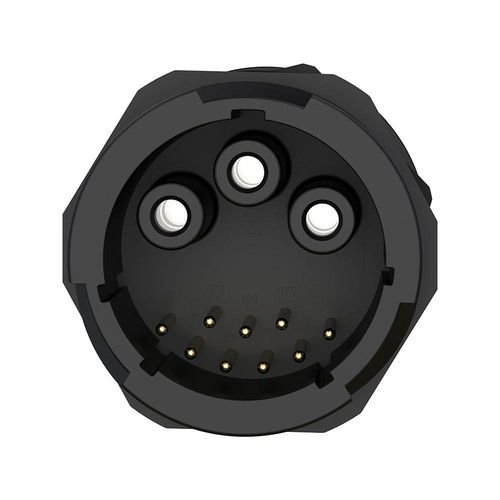

Conector híbrido combinadocirculartipo baioneta
Guardar nos favoritos
Comparar
Características
- Tipo
- híbrido, combinado
- Forma
- circular
- Tipo de conexão
- tipo baioneta
- Tamanho
- M40
- Especificações elétricas
- 3 pinos, de 2 fusos, 4 pinos, 2+4 pinos, 5 pinos, 3+9 pinos
- Material
- em material plástico
- Grau de proteção
- IP67, IP68, IP69K
- Norma
- RoHS, cULus
- Outras características
- retardante de chama, para numerosos ciclos de conexão
- Corrente primária
10 A, 50 A, 120 A, 150 A
- Tensão
60 V, 300 V, 600 V, 1.500 V
- Temperatura de operação
MÍN: -40 °C
(-40 °F)MÁX: 105 °C
(221 °F)
Descrição
Resumo do produto
Conector estanque M40 50A+10A com trava bayoneta para sistemas de controlo industriais, integrando alimentação e sinais numa unidade compacta.
Visão geral do produto
Especificações principais
Vantagens e destaques técnicos
Conector estanque M40 50A+10A com trava bayoneta para sistemas de controlo industriais, integrando alimentação e sinais numa unidade compacta.
Visão geral do produto
- Potência e sinal híbridos – 3 pinos de potência 50A (3,6 mm) e 9 pinos de sinal 10A (1,5 mm) integrados.
- Trava bayoneta – conexão/desconexão por quarto de volta com engate antivibração para acoplamento mecânico fiável.
- Proteção contra água e pó – IP67 standard; IP68 e IP69K disponíveis a pedido.
- Compatível com sistemas de controlo – adequado para redes PLC, linhas de feedback de automação e ligações de painéis.
- Certificações – ISO9001, CE, UL, RoHS, TUV.
Especificações principais
- Série / Modelo: M40
- Configuração: 3+9 pinos (potência + sinal)
- Pinos de potência: 3 × 3,6 mm, 50A
- Pinos de sinal: 9 × 1,5 mm, 10A
- Corrente nominal (3+9): 50A + 10A
- Tensão nominal (3+9): 300V + 60V
- Tensão de suporte: 1500V
- Secção de cabo: potência 1,0–6 mm² (18–9 AWG); sinal 0,3–0,75 mm² (24–18 AWG)
- Diâmetro exterior máximo: MAX φ25,0 mm
- Nível de proteção: IP67 (standard); IP68/IP69K opcional
- Modo de ligação: trava bayoneta (quarto de volta)
- Retardante de chama: invólucro UL94 V-0
- Temperatura de operação: -40°C a +105°C
- Durabilidade: ≥500 ciclos de acoplamento
Vantagens e destaques técnicos
- Vedação confiável contra água e poeira para uso externo e industrial.
- Ampla faixa de temperatura de operação; variantes de alta temperatura disponíveis para aplicações específicas.
- Invólucro em plástico técnico de alta resistência e retardante à chama (UL94 V-0).
- Projeto mecânico robusto: resistência a impactos e trava bayoneta antivibração.
- Desenhado para operação industrial de longa duração com certificações globais.
