Conector híbrido

clipCCde 2 fusos

Resumo do produto

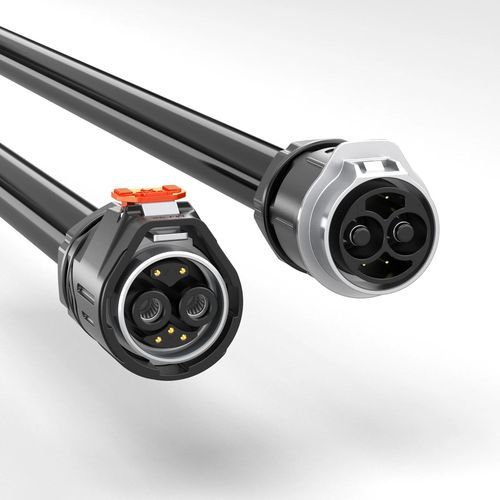

O conector híbrido à prova d'água JNICON MJ32 integra dois contactos de alta corrente e cinco contactos de sinal numa carcaça compacta classificada como IP67. Projetado para sistemas de gestão de baterias (BMS) e fiação de controlo industrial, separa alimentação e transmissão multi-sinal. Valide desenhos de acoplamento, adaptação do cabo e classificações elétricas para cada aplicação antes da aprovação.

Principais características

• 120A potência + 10A sinal – Configuração híbrida 2+5 com contactos de potência Ø 6,0 mm e contactos de sinal Ø 1,5 mm banhados a ouro.
• Mecanismo QuickLock – Bloqueio sem ferramentas com feedback audível e retenção antivibração para acoplamento seguro.
• Proteção IP67 – Interface selada quando corretamente acoplada e instalada; desempenho depende da montagem e entrada de cabo.
• Aplicação – Indicado para BMS, distribuição híbrida potência/sinal e sistemas de controlo industrial.
• Certificações – Fornecimento típico com ISO9001, CE, UL, RoHS; confirme certificados para o modelo e configuração selecionados.

Importante — confirme a configuração 2+5 antes de encomendar

• A classificação de 120A aplica-se apenas ao grupo de contactos de potência; os contactos de sinal estão limitados a 10A. Não trate os sete contactos como circuitos de potência equivalentes.
• Verifique desenhos de acoplamento, atribuições de pinos e o par de conector selecionado para o seu projecto de fiação.
• Verifique carga contínua e de pico, tensão por circuito, temperatura ambiente, secção do condutor, diâmetro exterior do cabo e espaço no painel.
• Valide o aumento de temperatura e a estanqueidade do cabo montado nas condições específicas da sua aplicação.

Especificações do produto

• Série / Modelo: MJ32
• Configuração: 2 pinos de potência + 5 pinos de sinal (híbrido)
• Tamanho do contacto de potência: 6,0 mm
• Tamanho do contacto de sinal: 1,5 mm, banhado a ouro
• Classificação de corrente: potência até 120A; sinal até 10A
• Classificação de tensão: potência até 600V; sinal até 60V (especificação combinada)
• Tensão de isolamento: até 3000V (dependendo da variante)
• Compatibilidade de secção de cabo: potência 4 mm²–25 mm² (10–3 AWG); sinal 1,0 mm²–6 mm² (18–9 AWG)
• OD máximo do feixe de cabos: MAX Φ25,0 mm
• Proteção de entrada: IP67 (acoplado e instalado conforme instruções)
• Modo de conexão: QuickLock (sem ferramentas)
• Inflamabilidade: Caixa UL94-V0
• Temperatura de funcionamento: -40℃ a 105℃
• Certificações típicas: ISO9001, CE, UL, RoHS
