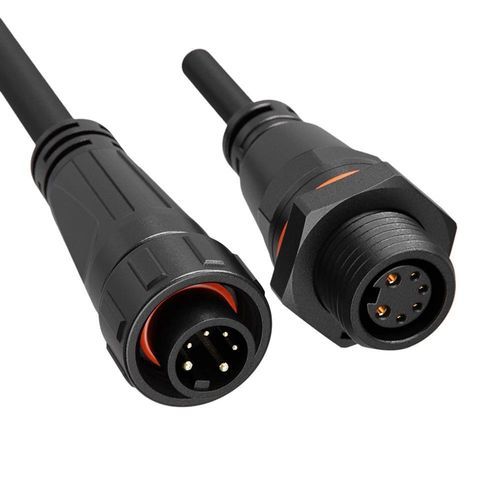

Conector híbrido

circularde parafusocom bloqueio por parafuso

Descrição curta
Conector estanque híbrido M16 10A+5A que combina contactos de alimentação e sinal numa única carcaça com travamento por parafuso; disponível montável em campo ou moldado com cabo.

Visão geral do produto

• Híbrido alimentação & sinal – 2 pinos de alimentação (10A/125V, Φ1.5mm) e 4 pinos de sinal (5A/60V, Φ1.0mm) num único conector M16 para simplificar a fiação e poupar espaço no painel.
• Mecanismo de travamento por parafuso – Acoplamento roscado que garante união segura com design anti-vibração para aplicações industriais.
• Estanqueidade IP68 – Selado contra pó e imersão prolongada; opção IP69K disponível para limpeza de alta pressão.
• Formato compacto M16 – Configuração mista de contactos para instalações com espaço limitado e sistemas complexos.
• Opções de montagem – Disponível como montável em campo (solda/cravação) ou moldado com cabo.
• Certificações – ISO9001, CE, UL, RoHS, com variantes TUV quando aplicável.

Principais características e vantagens

• Vedação IP68 garante proteção fiável em ambientes industriais agressivos; IP69K opcional para limpezas intensivas.
• Intervalo de temperatura de operação -40°C a +105°C (algumas variantes até +125°C para aplicações de armazenamento de energia).
• Carcaça retardante de chama UL94-V0 para maior segurança contra incêndio e resistência a impactos.
• Projeto durável classificado para >500 ciclos de acoplamento para suportar conexões frequentes.

Tabela de especificações
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4 | Especificação 5 | Especificação 6 | Especificação 7
Número de pinos | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diâmetro do pino X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corrente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensão nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensão de pico | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Bitola do cabo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Intervalo de diâmetro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Nível de proteção | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo de conexão | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso
Nível de combustão | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificações técnicas

• Modelo / Formato: carcaça M16, híbrido 2 alimentação + 4 sinal (2+4 Pin).
• Contactos de alimentação: 2 × Φ1.5mm, 10A cada (125V).
• Contactos de sinal: 4 × Φ1.0mm, 5A cada (60V).
• Compatibilidade de cabo: combinações híbridas (ex.: 0.75+0.5mm²; 20–18 AWG para alimentação, 24–20 AWG para sinal).
• Tensão de isolamento: até 1500V para várias configurações; variante híbrida 500V conforme tabela.
• Proteção de entrada: IP68 (pó e imersão prolongada); IP69K opcional.
• Acoplamento: travamento por parafuso (rosqueado) com design anti-vibração.
• Material da carcaça: polímero retardante de chama de alta resistência, UL94-V0.
• Temperatura de operação: -40°C a +105°C (algumas séries até +125°C).
• Durabilidade de acoplamento: >500 ciclos.
• Certificações: ISO9001, CE, UL, RoHS, TUV quando aplicável.
