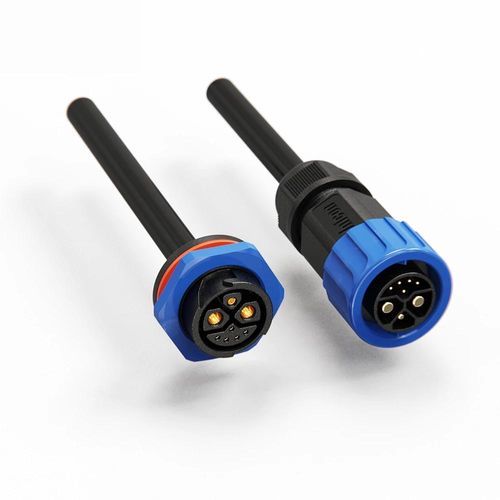

Conector híbrido

de cabo a cabocircularpush-to-lock

Visão geral do produto

• Híbrido potência & sinal – Três tamanhos de contacto num único conector de 8 pinos: 50A power (φ3.6mm), 15A power (φ2.0mm) e 5A signal (φ1.0mm), suportando transmissão multi-tensão 300V+125V+60V.
• Mecanismo de travamento push-lock – Conexão e desconexão rápidas sem ferramentas com design auto-travante, ideal para ciclos de acoplamento frequentes.
• IP67 à prova d’água e poeira – Projeto totalmente vedado para desempenho confiável em ambientes úmidos, com poeira e externos.
• Compatibilidade de cabos versátil – Aceita cabos 0.3mm²–6mm² (24–9 AWG) com diâmetro externo máx. φ16mm.
• Construído para uso industrial – Carcaça autoextinguível UL94 V-0 e contactos em liga de cobre; ampla faixa de temperatura de operação.
• Certificações globais – ISO9001, CE, UL, RoHS certificadas.

Especificações
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3
Número de pinos | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Diâmetro do pino X número | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Classificação de corrente | 50A+5A | 50A+15A+5A | 20A+5A
Classificação de tensão | 300V+60V | 300V+125V+60V | 125V+60V
Tensão de resistência | 5000V | 3000V | 3000V
Bitola do cabo | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Faixa de diâmetro | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nível de proteção | IP67 | IP67 | IP67
Modo de conexão | Push Locking | Push Locking | Push Locking
Nível de resistência ao fogo | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características / Especificações técnicas

• Série: série M23
• Designação comercial: configuração híbrida de 8 pinos (2+1+5)
• Diâmetros de contacto: φ3.6mm (potência), φ2.0mm (potência), φ1.0mm (sinal)
• Classificação de corrente: 50A (alimentação principal) + 15A (alimentação secundária) + 5A (sinal)
• Classificação de tensão: 300V + 125V + 60V (suporte multi-tensão)
• Tensão de resistência: 3000V (para configuração de 8 pinos)
• Bitola de cabo suportada: 0.3mm² – 6mm² (24–9 AWG)
• Diâmetro máximo do cabo: MAX φ16mm
• Proteção de entrada: IP67 (à prova d’água e poeira)
• Método de conexão: push-lock (auto-travante, sem ferramentas)
• Material do invólucro / classificação de chama: UL94 V-0 autoextinguível
• Material dos contactos: liga de cobre
• Faixa de temperatura de operação: -40℃ a 105℃
• Ciclos típicos de acoplamento: projetado para 500+ ciclos
• Certificações: ISO9001, CE, UL, RoHS
