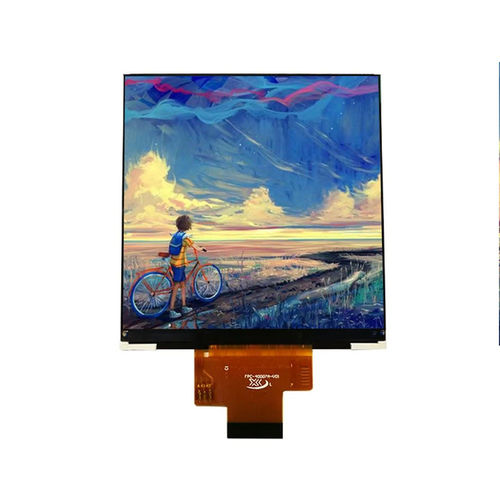

Módulo de visualização TFT LCD YX40005A

IPSem coresgráfico

Visão geral
O YX40005A é um módulo de display TFT-LCD quadrado de 4,0 polegadas com resolução RGB de 720×720 e interface MIPI DSI. Equipado com o driver ST7703 e um painel IPS All O'Clock, o módulo fornece amplos ângulos de visão, reprodução de cores precisa e tempo de resposta adequado para IHM embarcadas, controle industrial, equipamentos médicos, terminais portáteis, sistemas POS e dispositivos de IA. A interface MIPI DSI permite transmissão de dados em alta velocidade e integração com Linux, Android e outras plataformas embarcadas.

Dimensões físicas principais
Dimensões externas: 74.83 × 78.98 × 1.45 mm
Área ativa do display: 71.93 × 71.93 mm
Pitch do pixel: 0.08625 × 0.08625 mm

Especificações básicas
Tamanho do display: 4,0 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Resolução: 720 (RGB) × 720
Área ativa: 71.93 × 71.93 mm
Dimensões externas: 74.83 × 78.98 × 1.45 mm
Pitch do pixel: 0.08625 × 0.08625 mm
Direção de visualização: All O'Clock
Driver IC: ST7703
Interface: MIPI DSI
Backlight: LED branco × 8
Tensão analógica de operação: 2.75 V Typ.
Tensão lógica de operação: 1.8 V Typ.

Características ópticas
Resolução: 720 × 720
Taxa de contraste: 800 : 1 (typ.)
Gama de cores: 60% (typ.)
Brilho: 300 cd/m² (typ.)
Uniformidade de luminância: 80% (typ.)
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 25 ms (typ.)

Condições de operação
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Umidade: ≤90% UR (60°C)

Mecânica & Integração
Design quadrado ultra-fino que maximiza a área visível enquanto minimiza o espaço de instalação. O perfil compacto e a interface MIPI DSI simplificam a integração mecânica e o roteamento de sinais para IHMs industriais, displays médicos, painéis de controle e outros sistemas embarcados. Desenhos mecânicos e outline do módulo estão disponíveis na documentação do produto.

Especificações técnicas

• Modelo: YX40005A
• Tamanho do display: 4,0 polegadas
• Resolução: 720 (RGB) × 720
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Interface: MIPI DSI
• Driver IC: ST7703
• Backlight: 8 × LEDs brancos
• Área ativa: 71.93 × 71.93 mm
• Dimensões externas: 74.83 × 78.98 × 1.45 mm
• Tensão analógica: 2.75 V Typ.
• Tensão lógica: 1.8 V Typ.
• Brilho: 300 cd/m² (typ.)
• Contraste: 800 : 1 (typ.)
• Ângulo de visão: All O'Clock (80°/80°/80°/80°)
• Temperatura de operação: -20°C a +70°C
