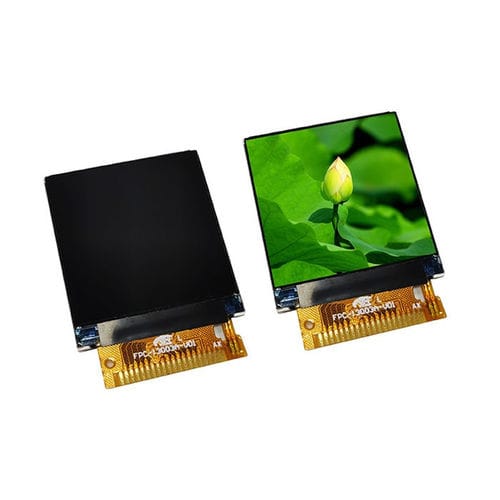

Módulo de visualização TFT LCD YX14011A

em cores240 x 2401,45"

Visão geral do produto
O YX14011A é um módulo de ecrã TFT-LCD quadrado de 1,4" com resolução 240×240 RGB e interface SPI, destinado a dispositivos vestíveis, instrumentos portáteis, controladores industriais, produtos de automação residencial e aplicações IoT. Com o driver ST7789V, o módulo proporciona reprodução de cores vívidas e gráficos nítidos, com direção de visualização All O'Clock. O contorno compacto e o perfil mecânico ultra-fino são adequados a projetos embebidos com restrição de espaço.

Principais características

• TFT-LCD quadrado 1,4", tipo transmissivo
• Resolução: 240 (RGB) × 240 pixels
• Driver IC: ST7789V
• Interface: SPI
• Direção de visualização: All O'Clock
• Retroiluminação: LED brancas × 3
• Tensão de entrada LCM: 3,3 ±0,1 V
• Dimensões ultra-finas para aplicações compactas
• Aplicações: dispositivos vestíveis, instrumentos portáteis, controladores industriais, produtos smart home, dispositivos IoT

Especificações básicas
Tamanho do ecrã: 1,4 polegada
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 240 (RGB) × 240
Área ativa: 25,2 × 25,2 mm
Dimensões externas: 28,0 × 31,35 × 1,65 mm
Pitch do pixel: 0,105 × 0,105 mm
Direção de visualização: All O'Clock
Driver IC: ST7789V
Interface: SPI
Retroiluminação: LED brancas × 3
Tensão de entrada LCM: 3,3 ±0,1 V

Características ópticas
Relação de contraste: 500 : 1
Gama de cores: 60%
Brilho: 1000 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 25 ms

Condições de funcionamento
Temperatura de funcionamento: -20°C ~ +80°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤90% HR (60°C)

Mecânica e desenho
Dimensões externas: 28,0 × 31,35 × 1,65 mm; Área ativa: 25,2 × 25,2 mm. Desenho mecânico e imagens do módulo disponíveis.

Características / Especificações técnicas

• Modelo: YX14011A
• Tamanho do ecrã: 1,4 polegada
• Resolução: 240×240 (RGB)
• Tipo de LCD: TFT-LCD, transmissivo
• Driver IC: ST7789V
• Interface: SPI
• Área ativa: 25,2 × 25,2 mm
• Dimensões externas: 28,0 × 31,35 × 1,65 mm
• Pitch do pixel: 0,105 × 0,105 mm
• Retroiluminação: LED brancas × 3
• Tensão de entrada LCM: 3,3 ±0,1 V
• Direção de visualização: All O'Clock
• Brilho: 1000 cd/m²
• Relação de contraste: 500:1
• Gama de cores: 60%
• Uniformidade de luminância: 80%
• Ângulo de visão (CR≥10): 80°/80°/80°/80°
• Tempo de resposta: 25 ms
• Temperatura de funcionamento: -20°C ~ +80°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Humidade: ≤90% HR (60°C)
