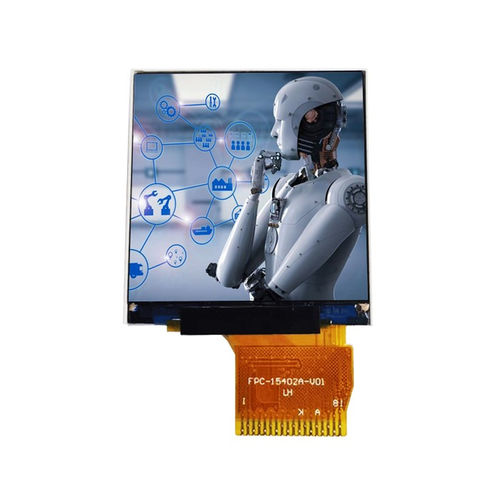

Módulo de visualização TFT LCD YX15402A

em cores240 x 2401,54"

Visão geral do produto
O YX15402A é um módulo de ecrã TFT LCD quadrado de 1,54″ com resolução RGB 240×240 e interface MCU de 8 bits, concebido para dispositivos wearables, terminais portáteis, controladores industriais, equipamentos médicos e aplicações IoT compactas. O módulo integra o driver ST7789V e retroiluminação por 3 LEDs brancos.

Principais características

• Driver IC: ST7789V
• TFT-LCD transmissivo, resolução quadrada 240×240
• Direção de visualização: All O'Clock
• Baixo consumo, adequado para dispositivos alimentados por bateria

Aplicações

• Dispositivos wearables
• Terminais portáteis e POS
• Controladores industriais e HMIs
• Equipamentos e instrumentos médicos
• Sensores e controladores IoT inteligentes

Especificações básicas
Tamanho do ecrã: 1.54 inch
Resolução: 240 (RGB) × 240
Tipo de LCD: TFT-LCD, transmissivo
Área ativa: 27,72 × 27,72 mm
Dimensões externas: 31,52 × 33,72 × 1,85 mm
Passo de pixel: 0,1155 × 0,1155 mm
Driver IC: ST7789V
Interface: MCU 8-bit
Retroiluminação: LEDs brancos × 3
Tensão analógica de funcionamento: 3,3 V típ.

Características ópticas
Resolução: 240 × 240
Relação de contraste: 800:1
Gama de cores: 60% (típ.)
Brilho: 300 cd/m² (típ.)
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 25 ms

Condições de funcionamento
Temperatura de funcionamento: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Humidade: ≤90% RH (60°C)

Mecânica e integração
Dimensões compactas e área ativa definida facilitam a integração mecânica em produtos com espaço reduzido. Desenhos mecânicos e detalhes de montagem em PCB disponíveis mediante pedido.

Especificações técnicas

• Modelo: YX15402A
• Tamanho do ecrã: 1.54 inch
• Resolução: 240×240 (RGB)
• Tipo de LCD: TFT-LCD, transmissivo
• Driver IC: ST7789V
• Interface: MCU 8-bit
• Área ativa: 27,72 × 27,72 mm
• Dimensões externas: 31,52 × 33,72 × 1,85 mm
• Passo de pixel: 0,1155 × 0,1155 mm
• Retroiluminação: LEDs brancos × 3
• Tensão analógica típica: 3,3 V
• Brilho: 300 cd/m²
• Relação de contraste: 800:1
• Direção de visualização: All O'Clock
• Temperatura de funcionamento: -20°C a +70°C
