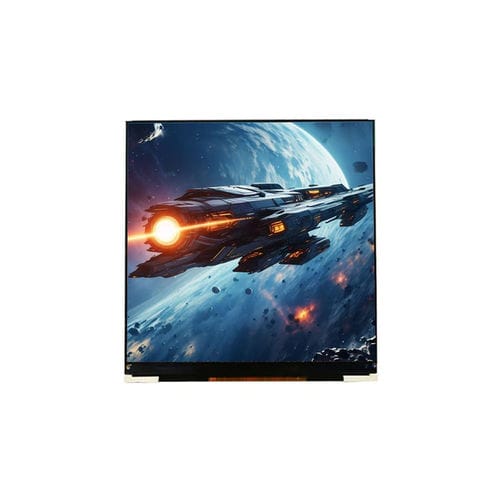

Módulo de visualização TFT LCD YX34002A

em cores480 x 4803,4"

Descrição
O YX34002A é um módulo de ecrã TFT LCD quadrado de 3,4 polegadas com resolução RGB 480×480 e interface SPI + RGB, destinado a dispositivos de automação residencial, painéis de controlo industriais, equipamentos médicos, terminais POS, instrumentos portáteis e aplicações HMI embebidas. Alimentado pelo driver ST7701S, o módulo oferece reprodução de cores precisa, imagem nítida e ângulo de visualização All O'Clock para visibilidade uniforme. A interface combinada SPI + RGB fornece inicialização simples e transmissão de dados RGB em alta velocidade, adequada para sistemas embebidos de alto desempenho e plataformas de controlo industrial.

Mecânico
Dimensões externas: 70.45 × 70.32 × 1.89 mm. Área ativa: 60.48 × 60.48 mm.

Especificações básicas
Tamanho do ecrã: 3,4 polegadas
Tipo de LCD: TFT-LCD, transmissivo
Resolução: 480 (RGB) × 480
Área ativa: 60.48 × 60.48 mm
Dimensões externas: 70.45 × 70.32 × 1.89 mm
Pixel pitch: 0.126 × 0.126 mm
Direção de visualização: All O'Clock
Driver IC: ST7701S
Interfaces: SPI + RGB
Retroiluminação: LED brancas × 8
Tensão analógica de funcionamento: 3.3 V (typ.)

Características ópticas
Resolução: 480 × 480
Relação de contraste: 800 : 1
Gama de cores: 60%
Brilho: 300 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 25 ms

Condições de funcionamento
Temperatura de funcionamento: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Humidade: ≤90% HR (60°C)

Características / Especificações técnicas

• Modelo: YX34002A
• Tamanho do ecrã: 3,4 polegadas
• Resolução: 480 (RGB) × 480
• Tipo de LCD: TFT-LCD, transmissivo
• Driver IC: ST7701S
• Interface: SPI + RGB
• Área ativa: 60.48 × 60.48 mm
• Dimensões externas: 70.45 × 70.32 × 1.89 mm
• Pixel pitch: 0.126 × 0.126 mm
• Retroiluminação: LED brancas × 8
• Brilho: 300 cd/m²
• Relação de contraste: 800 : 1
• Gama de cores: 60%
• Direção de visualização: All O'Clock
• Tempo de resposta: 25 ms
• Temperatura de funcionamento: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Tensão analógica de funcionamento: 3.3 V typ.
