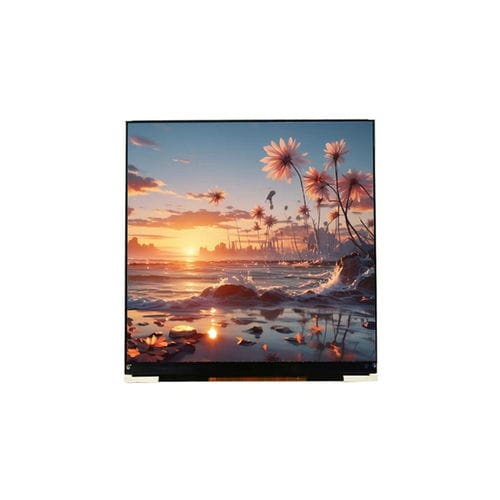

Módulo de visualização LCD YX40018A

TFTem cores320 x 320

Visão geral
O YX40018A é um módulo de ecrã TFT-LCD quadrado de 3,92 polegadas com resolução RGB 320×320. Suporta interface MCU 8080 ou SPI de 4 fios selecionável via IM0–IM2, permitindo integração flexível em plataformas embarcadas. Com o driver ST7796U e retroiluminação de 10 LEDs brancas, o módulo oferece desempenho de imagem estável, direção de visualização All O'Clock e um formato compacto adequado para controlo industrial, equipamentos médicos, terminais POS, instrumentos portáteis e IHM embebidas.

Especificações básicas

• Modelo: YX40018A
• Tamanho do ecrã: 3,92 polegadas (quadrado)
• Tipo de LCD: TFT, transmissivo
• Resolução: 320 (RGB) × 320
• Área ativa: 71,14 × 69,82 mm
• Dimensões externas: 75,66 × 78,23 × 2,24 mm
• Pitch de pixel: 0,222 × 0,222 mm
• Driver IC: ST7796U
• Interface: MCU 8080 / SPI 4 fios (selecionável via IM0–IM2)
• Retroiluminação: 10 LEDs brancas
• Tensão analógica de operação: 2,8 V (tip.)
• Relação de contraste: 800 : 1
• Brilho: 300 cd/m²
• Gama de cor: 60%
• Uniformidade de luminância: 80%
• Tempo de resposta: 25 ms

Características ópticas

• Resolução: 320 × 320 (RGB)
• Relação de contraste (tip.): 800 : 1
• Brilho (tip.): 300 cd/m²
• Gama de cor: 60%
• Ângulo de visão (CR ≥ 10): All O'Clock / 80° / 80° / 80° / 80°
• Tempo de resposta: 25 ms

Elétricas e mecânicas

• Contorno: 75,66 × 78,23 × 2,24 mm
• Área ativa: 71,14 × 69,82 mm
• Pitch de pixel: 0,222 × 0,222 mm
• Retroiluminação: 10 LEDs brancas
• Tensão analógica: 2,8 V (tip.)

Condições de operação

• Temperatura de operação: -10°C a +60°C
• Temperatura de armazenamento: -20°C a +70°C
• Humidade: ≤90% RH (60°C)

Integração e aplicações

• Interface selecionável via IM0–IM2: MCU 8080 ou SPI 4 fios para conectividade flexível
• Direção de visualização All O'Clock simplifica a montagem e oferece ampla visibilidade
• Formato compacto e perfil baixo para IHM embarcadas, painéis de controlo e dispositivos portáteis
• Recomendado para controlo industrial, displays médicos, terminais POS e dispositivos inteligentes
