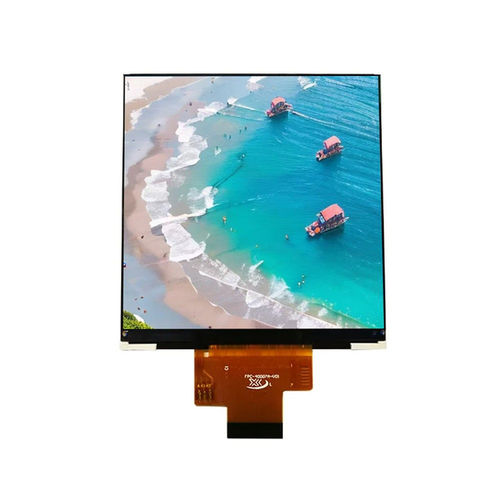

Módulo de visualização TFT LCD YX40007A

em cores480 x 4803,95"

Visão geral do produto
O Yousee YX40007A é um módulo de ecrã TFT-LCD RGB de 3,95 polegadas (480×480) com interface MIPI DSI e driver ST7701S, projetado para IHM embebidas industriais, terminais portáteis, sistemas POS e equipamentos médicos. O módulo apresenta ângulo de visão All O'Clock, retroiluminação com 8 LEDs brancas e conectividade MIPI de alta velocidade compatível com plataformas Linux e Android.

Principais características

• Tamanho do ecrã: 3,95 polegadas
• Resolução: 480 (RGB) × 480
• Driver IC: ST7701S
• Interface: MIPI DSI
• Tipo de LCD: TFT-LCD, transmissivo positivo
• Direção de visualização: All O'Clock
• Retroiluminação: 8 × LED brancas
• Contorno e área ativa compactos para fácil integração
• Adequado para aplicações embebidas industriais

Variantes do modelo

• YX40007A
• YX40007ACT

Mecânica
Dimensões do contorno: 74,83 × 78,98 × 2,18 mm. Área ativa: 71,86 × 70,10 mm. Desenho mecânico disponível para referência de integração e montagem.

Aplicações

• Sistemas de controlo industrial
• Dispositivos domésticos inteligentes
• Equipamentos médicos
• Terminais portáteis
• Sistemas POS
• IHM embebida e terminais IoT

Especificações básicas

• Tamanho do ecrã: 3,95 polegadas
• Tipo de LCD: TFT-LCD, transmissivo positivo
• Resolução: 480 (RGB) × 480
• Área ativa: 71,86 × 70,10 mm
• Contorno: 74,83 × 78,98 × 2,18 mm
• Pitch do pixel: 0,145 × 0,145 mm
• Brilho: 300 cd/m² (típ.)
• Relação de contraste: 600:1 (típ.)
• Gama de cores: 50% (típ.)
• Tempo de resposta: 17,5 ms (típ.)
• Tensão de entrada LCM: 2,8 ±0,1 V

Características ópticas

• Resolução: 480 × 480
• Relação de contraste: 600:1
• Gama de cores (típica): 50%
• Brilho (típico): 300 cd/m²
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80°/80°/80°/80°
• Tempo de resposta (típico): 17,5 ms

Condições de operação

• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Humidade: ≤90% RH (60°C)

Especificações técnicas

• Modelo: YX40007A
• Interface: MIPI DSI
• Driver IC: ST7701S
• Retroiluminação: 8 × LED brancas
• Direção de visualização: All O'Clock
• Aplicações: controlo industrial, médico, POS, terminais portáteis, IHM embebida
