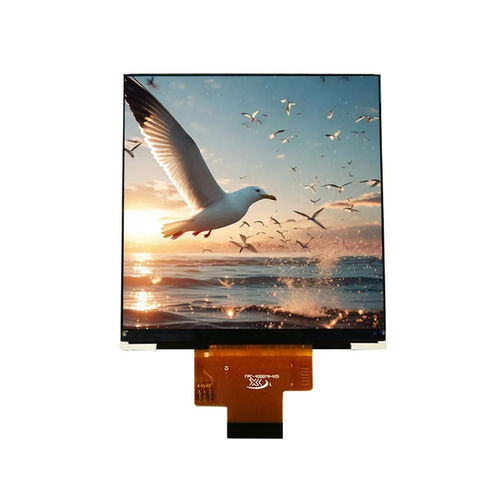

Módulo de visualização TFT LCD YX40006A

IPSem coresgráfico

Visão geral do produto
O YX40006A é um módulo LCD TFT IPS quadrado de 4,0 polegadas com alta resolução 720×720 RGB e interface combinada de inicialização SPI 3 fios mais transmissão de dados RGB de 18 bits. Projetado para IHM industriais, painéis de controle embarcados, terminais portáteis, dispositivos POS e outras aplicações com espaço restrito.

Principais características

• Tamanho do display: 4,0 polegadas
• Resolução: 720 (RGB) × 720
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Direção de visualização: All O'Clock (ângulo de visão amplo IPS)
• Driver IC: NV3052C
• Interface: inicialização SPI 3 fios + RGB 18 bits de alta velocidade
• Retroiluminação: 8 × LEDs brancas
• Perfil ultrafino em formato quadrado, adequado para integrações compactas

Especificações básicas (tabela)
Tamanho do display: 4,0 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Resolução: 720 (RGB) × 720
Área ativa: 71,93 × 71,93 mm
Dimensões externas: 74,83 × 78,98 × 1,50 mm
Pitch de pixel: 0,08625 × 0,08625 mm
Direção de visualização: All O'Clock
Driver IC: NV3052C
Interface: 3SPI + RGB 18 bits
Retroiluminação: 8 LEDs brancas
Tensão analógica de operação: 2,75 V (típ.)

Características ópticas (tabela)
Resolução: 720 × 720
Taxa de contraste (típ.): 800 : 1
Gama de cores (típ.): 60%
Brilho (típ.): 300 cd/m²
Uniformidade de luminância (típ.): 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta (típ.): 25 ms

Mecânica e montagem
Dimensões externas (mm): 74,83 × 78,98 × 1,50 mm
Área de exibição ativa (mm): 71,93 × 71,93 mm
O desenho mecânico é fornecido como referência na apresentação do produto.

Condições de operação
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Umidade: ≤90% UR (60°C)

Aplicações

• IHM industrial e painéis de controle
• Instrumentos médicos
• Dispositivos de controle para automação residencial
• Terminais portáteis e sistemas POS
• Sistemas embarcados e dispositivos IoT

Especificações técnicas

• Modelo: YX40006A
• Tamanho do display: 4,0 polegadas
• Resolução: 720×720 (RGB)
• Tipo de LCD: IPS TFT-LCD, transmissivo
• Área ativa: 71,93 × 71,93 mm
• Dimensões externas: 74,83 × 78,98 × 1,50 mm
• Pitch de pixel: 0,08625 × 0,08625 mm
• Direção de visualização: All O'Clock (All-O'Clock IPS)
• Driver IC: NV3052C
• Interface: 3SPI + RGB 18 bits
• Retroiluminação: 8 × LEDs brancas
• Brilho típico: 300 cd/m²
• Taxa de contraste (típ.): 800:1
• Gama de cores (típ.): 60%
• Tempo de resposta (típ.): 25 ms
• Tensão analógica de operação: 2,75 V (típ.)
• Temperatura de operação: -20°C a +70°C
• Temperatura de armazenamento: -30°C a +80°C
• Umidade: ≤90% UR (60°C)
