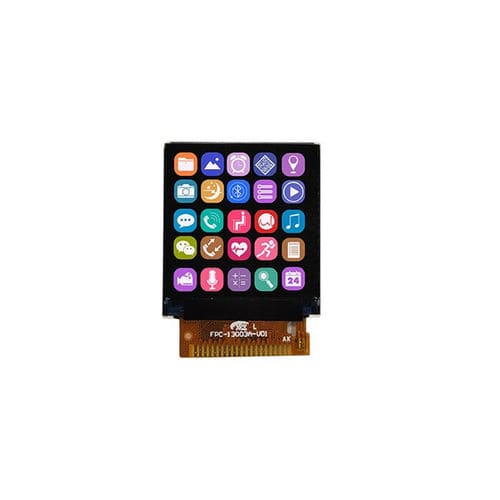

Módulo de visualização TFT LCD YX13003A

em cores240 x 2401,3"

Visão geral do produto
O Yousee YX13003A é um módulo de exibição TFT-LCD quadrado de 1,3" com resolução 240×240 RGB e interface MCU paralela 8080 de 8 bits. Com o driver ST7789V, o módulo oferece desempenho de imagem estável, cores vivas e ângulo de visão All O'Clock, indicado para aplicações embarcadas e industriais compactas.

Principais características

• Módulo TFT-LCD quadrado 1,3" 240×240 (RGB)
• Driver IC: ST7789V
• Interface: MCU paralela 8080 de 8 bits
• Direção de visualização: All O'Clock (amplo ângulo)
• Retroiluminação: 2 × LEDs brancos
• Dimensões compactas

Especificações técnicas
Tamanho do display: 1,3 polegadas
Tipo de LCD: a-Si TFT-LCD, transmissivo
Resolução: 240 (RGB) × 240
Área ativa: 23,4 × 23,4 mm
Dimensões externas: 26,2 × 29,22 × 1,94 mm
Pitch de pixel: 0,0975 × 0,0975 mm
Driver IC: ST7789V
Interface: MCU paralela 8080 de 8 bits
Retroiluminação: 2 × LEDs brancos
Tensão de entrada LCM: 2,8 ±0,1 V
Brilho típico: 300 cd/m²
Taxa de contraste típica: 600:1
Gama de cores (típ): 50%
Uniformidade de luminância: 80%
Tempo de resposta (típ): 17,5 ms

Características ópticas
Resolução: 240 × 240
Taxa de contraste (típica): 600:1
Gama de cores (típica): 50%
Brilho (típico): 300 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta (típico): 17,5 ms

Condições de operação
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Umidade: ≤90% RH (60°C)

Aplicações
Projetado para produtos compactos com espaço limitado que requerem gráficos nítidos e desempenho de exibição confiável, incluindo wearables, instrumentos portáteis, dispositivos residenciais inteligentes, controladores industriais, dispositivos IoT, medidores inteligentes, equipamentos de saúde e sistemas embarcados.

Detalhes do modelo

• Modelo: YX13003A
• Tamanho do display: 1,3 polegadas
• Tipo de painel: a-Si TFT-LCD, transmissivo
• Resolução: 240×240 (RGB)
• Interface: MCU paralela 8080 de 8 bits
• Driver IC: ST7789V
• Retroiluminação: 2 × LEDs brancos
• Temperatura de operação: -20°C a +70°C
