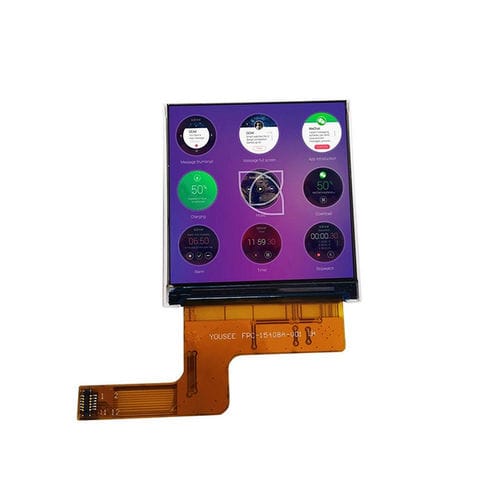

Módulo de visualização TFT LCD YX15408A

em cores320 x 3201,54"

Visão geral do produto
O YX15408A é um módulo TFT LCD de 1,54 polegadas com alta densidade de pixels, resolução RGB 320×320 e interface MIPI DSI. Controlado pelo IC driver ST7796S e com retroiluminação LED branca (×3), o módulo é adequado para HMIs embarcados compactos, dispositivos vestíveis, terminais portáteis e controladores industriais com Linux ou Android.

Principais características

• Tamanho do display: 1,54 polegadas
• Resolução: 320 (RGB) × 320
• Interface: MIPI DSI
• Driver IC: ST7796S
• Direção de visualização: All O'Clock
• Retroiluminação: LED branco × 3
• Tensão de entrada LCM: 2,8 ±0,1 V

Especificações básicas

• Tipo de LCD: TFT-LCD, transmissivo positivo
• Área ativa: 27,72 × 27,72 mm
• Dimensões externas: 31,52 × 33,72 × 1,15 mm
• Pitch do pixel: 0,0866 × 0,0866 mm
• Brilho: 300 cd/m²
• Relação de contraste: 800:1

Características ópticas

• Resolução: 320 × 320
• Gama de cores: 60%
• Uniformidade de luminância: 80%
• Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
• Tempo de resposta: 30 ms

Mecânica

• Dimensões externas: 31,52 × 33,72 × 1,15 mm
• Área ativa: 27,72 × 27,72 mm
• Perfil ultrafino para integração em produtos compactos

Condições de operação

• Temperatura de operação: -20°C ~ +70°C
• Temperatura de armazenamento: -30°C ~ +80°C
• Umidade: ≤90% UR (60°C)

Aplicações

• Wearables e dispositivos inteligentes
• Dispositivos médicos portáteis e terminais IoT
• Instrumentos industriais e terminais portáteis
• HMI embarcado para automação e veículos

Especificações técnicas

• Modelo: YX15408A
• Tamanho do display: 1,54 polegadas
• Resolução: 320 (RGB) × 320
• Driver IC: ST7796S
• Interface: MIPI DSI
• Retroiluminação: LED branco × 3
• Tensão de entrada LCM: 2,8 ±0,1 V
• Brilho: 300 cd/m²
• Relação de contraste: 800:1
• Gama de cores: 60%
• Tempo de resposta: 30 ms
• Temperatura de operação: -20°C ~ +70°C
