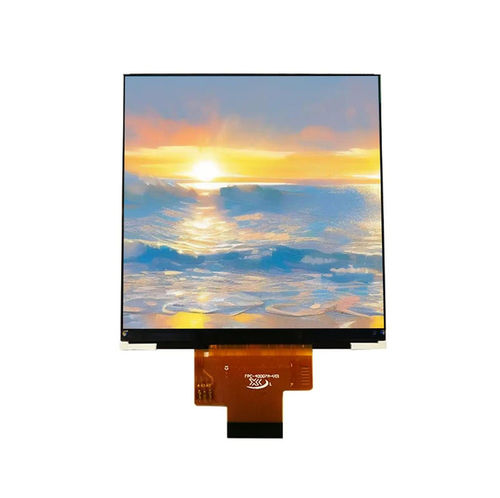

Módulo de visualização TFT LCD YX40004A

em cores480 x 4803,95"

Visão geral
O YX40004A é um módulo de display TFT-LCD quadrado de 3,95 polegadas com resolução RGB de 480×480 e interface combinada de inicialização SPI de 3 fios mais RGB de 18 bits. Equipado com o driver ST7701S, o módulo proporciona reprodução de cores precisa, tempo de resposta rápido e ângulo de visão All O'Clock para visibilidade uniforme. Suporta atualização de display em alta velocidade e facilita a integração com controladores embarcados e plataformas industriais. Aplicações típicas: painéis de controle industriais, HMIs embarcadas, eletrodomésticos inteligentes, terminais POS e displays de equipamentos médicos.

Desenho mecânico
O desenho mecânico do módulo YX40004A está disponível (contorno e dimensões detalhadas fornecidos).

Especificações básicas
Tamanho do display: 3,95 polegadas
Tipo de LCD: TFT-LCD, transmissivo positivo
Resolução: 480 (RGB) × 480
Área ativa: 71,86 × 70,10 mm
Dimensões externas: 74,83 × 78,98 × 2,18 mm
Pitch de pixel: 0,145 × 0,145 mm
Direção de visualização: All O'Clock
Driver IC: ST7701S
Interface: 3SPI + RGB de 18 bits
Retroiluminação: LED branco × 8
Tensão de entrada LCM: 2,8 ±0,1 V

Características ópticas
Resolução: 480 × 480
Relação de contraste: 600 : 1
Gama de cores: 50%
Brilho: 300 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80° / 80° / 80° / 80°
Tempo de resposta: 17,5 ms

Condições de operação
Temperatura de operação: -20°C ~ +70°C
Temperatura de armazenamento: -30°C ~ +80°C
Humidade: ≤90% RH (60°C)

Características / Especificações técnicas

• Modelo: YX40004A
• Tamanho do display: 3,95 polegadas quadrado
• Resolução: 480×480 (RGB)
• Driver IC: ST7701S
• Interface: inicialização SPI de 3 fios + transmissão de dados RGB de 18 bits
• Direção de visualização: All O'Clock
• Área ativa: 71,86 × 70,10 mm
• Dimensões externas: 74,83 × 78,98 × 2,18 mm
• Retroiluminação: 8 × LEDs brancos
• Brilho típico: 300 cd/m²
• Relação de contraste: 600:1
• Faixa de temperatura de operação: -20°C a +70°C
• Faixa de temperatura de armazenamento: -30°C a +80°C
• Tensão de entrada LCM: 2,8 ±0,1 V
