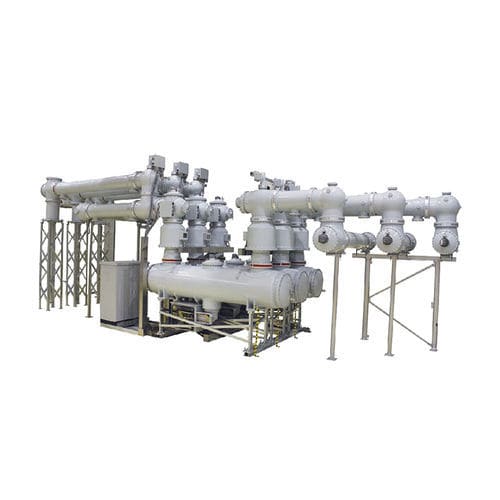

Conjunto de manobra e controle de distribuição primária ZF28-550

de alta tensãoisolado com gás SF6para disjuntor

O quadro de distribuição isolado a gás ZF28-550 apresenta um excelente desempenho. O módulo do disjuntor adota uma estrutura de duplo interruptor e é capaz de interromper correntes de falha de 63 kA com uma constante de tempo de 120 ms. O equipamento pode ser transportado como um compartimento monofásico completo, permitindo uma instalação no local mais conveniente, eficiente e fiável. Estrutura compacta Excelente desempenho Elevada fiabilidade Elevada modularidade Características 01 Estrutura compacta Com o disjuntor disposto horizontalmente, apresenta uma disposição geral razoável, e os indicadores do mecanismo estão posicionados de forma a facilitar a observação e a inspeção. 02 Excelente desempenho O disjuntor possui uma estrutura de dupla interrupção e tem uma capacidade de interrupção de 63 kA com uma constante de tempo de 120 ms. 03 Elevada fiabilidade Adota uma estrutura de vedação de duplo canal, garantindo uma taxa anual de fuga de gás inferior a 0,1%. Com excelente desempenho de isolamento, apresenta uma descarga parcial em todo o compartimento inferior a 3 pC. Permite o transporte monofásico de todo o compartimento e caracteriza-se por uma elevada eficiência de instalação no local e por uma qualidade de instalação fiável. 04 Elevada modularidade O produto apresenta um design altamente modular. As flanges de ligação têm dimensões padronizadas, permitindo uma configuração flexível de acordo com os requisitos, e os módulos são altamente intercambiáveis, facilitando a expansão e a otimização da disposição da subestação.
