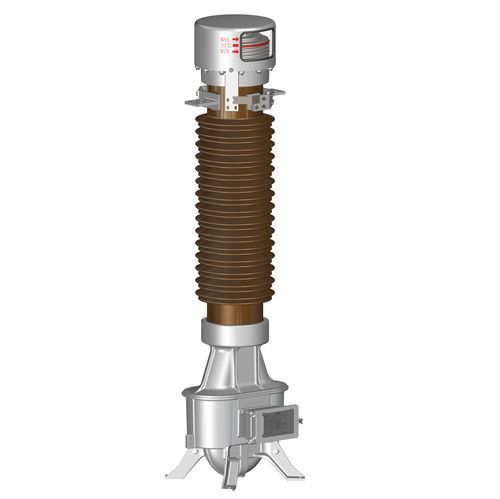

Transdutor de corrente com transformador LBfixoCAde média tensão
Guardar nos favoritos
Comparar
Características
- Tecnologia
- com transformador
- Montagem
- fixo
- Especificação elétrica
- CA, de média tensão
- Outras características
- isolado
- Corrente primária
MÁX: 8.000 A
MÍN: 0,5 A
Descrição
Visão geral do produto
Características principais
Especificações técnicas
Instalação e características
- O transformador de corrente tipo LB é projetado para instalação externa com isolamento papel‑óleo. A bobina primária é do tipo U (hairpin). O reservatório é fixado na parte inferior. O LB destina‑se a sistemas de alta corrente e proporciona comportamento dinâmico e térmico estável e alto desempenho de isolamento.
Características principais
- Desempenho elétrico: adequado para sistemas de alta corrente; estável sob esforços dinâmicos e térmicos.
- Desempenho mecânico: conformidade sísmica segundo ETG1020 e IEEE‑693.
- Isolamento e vedação: elevada estanqueidade para prevenir fugas e corrosão; concebido para operação e manutenção simples.
Especificações técnicas
- Norma sísmica: ETG1020 / IEEE 693
- Altitude: ≤1000 m (altitude superior personalizável)
- Temperatura ambiente: -60 ℃ a 50 ℃
- Frequência: 50 / 60 Hz
- Classes de precisão (medição): 0.2S, 0.2, 0.5S, 0.5, 1.0; (proteção): 5P, 10P
- Corrente secundária: 1 A, 5 A
- Faixa de corrente primária: 0.5 A – 8000 A
- Tensão nominal do sistema: 27,5 kV – 220 kV
Instalação e características
- Tipo: LB (transformador de corrente externo, isolado papel‑óleo)
- Forma da bobina primária: U (hairpin)
- Instalação: reservatório fixado na parte inferior do invólucro
- Projetado para sistemas de alta corrente com elevada estabilidade dinâmica e térmica
