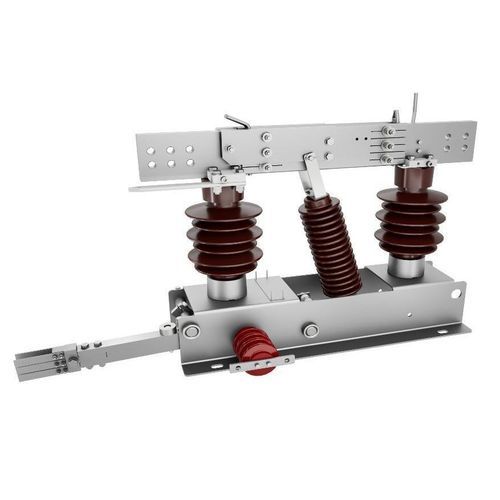

Chave seccionadora de média tensão ZGW1

CCde corrente fortede coluna dupla

Visão geral do produto
O ZGW1 é um seccionador DC externo de dupla coluna com abertura vertical, projetado para sistemas de trânsito ferroviário urbano. Tensão nominal: 1,5 kV. Fornece isolamento fiável e uma base mecanicamente robusta para resistir a forças eletromagnéticas e esforços por curtos‑circuitos em aplicações de alimentação de tração ao ar livre.

Principais características

• Condutores em perfil de cobre — O circuito condutor superior utiliza perfis de cobre de alta condutividade para excelente condutividade elétrica, resistência mecânica e resistência à corrosão.
• Tecnologia de prateamento com grafite — As linguetas de contacto apresentam prateamento com grafite nas zonas de engate, com propriedades autolimpantes e autolubrificantes que reduzem a manutenção e melhoram a fiabilidade do contacto.
• Intertravamento de aterramento — O interruptor de aterramento intertravado com o seccionador garante uma operação de aterramento segura e simples.
• Estrutura base monobloco — Base de suporte fabricada em chapa de aço dobrada para resistir a forças eletromagnéticas e cargas mecânicas provenientes de falhas nos terminais da linha ou correntes de curta duração.

Especificações técnicas

• Tensão nominal (kV): 1,5
• Corrente nominal (A): Até 4000
• Corrente suportada em curto‑tempo (kA): Até 50
• Corrente de pico suportada (kA): Até 125
• Temperatura de operação (℃): -50 ~ +55
• Espessura máxima de gelo (mm): Até 20

Características / Especificações técnicas

• Modelo: ZGW1
• Aplicação: Seccionador DC externo de dupla coluna com abertura vertical para sistemas de trânsito ferroviário urbano
• Tensão nominal: 1,5 kV
• Corrente nominal: até 4000 A
• Corrente suportada em curto‑tempo: até 50 kA
• Corrente de pico suportada: até 125 kA
• Intervalo de temperatura de operação: -50 ℃ a +55 ℃
• Tolerância máxima de formação de gelo: até 20 mm
• Circuito condutor superior: perfis de cobre de alta condutividade
• Acabamento de contacto: prateamento com grafite (autolimpante, autolubrificante)
• Aterramento: interruptor de aterramento intertravado
• Base: estrutura base monobloco em chapa dobrada para resistência eletromagnética e mecânica
