Chave seccionadora de alta tensão GW22

verticalIEC

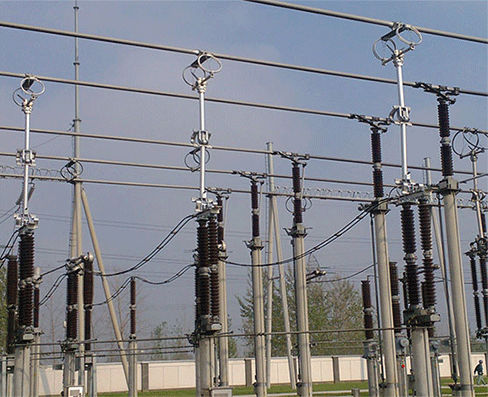

O produto GW22 é um desconector de alta tensão ao ar livre de tipo pantógrafo vertical de braço único. A tensão nominal cobre 126-550kV. Estrutura avançada Sistema condutor premium Estrutura estática estável de contato Contato único do tipo de pinça Características 01 Estrutura avançada Emprega design de pantógrafo dobrável de braço único. Componentes de transmissão e molas de equilíbrio são selados dentro de tubos transportadores de corrente para minimizar o impacto ambiental. Perfil compacto com base do mecanismo de ligação para ajuste conveniente. 02 Sistema condutor premium As peças condutoras utilizam perfis de liga de alumínio de alta condutividade que garantem excelente desempenho elétrico, alta resistência mecânica, construção leve e resistência à corrosão superior. A transmissão de corrente em juntas dobráveis é alcançada através de shunts flexíveis sem contatos móveis, garantindo confiabilidade, permitindo uma manutenção mínima e operação sem inspeção a longo prazo. 03 Estrutura estática estável de contato Contato estático suspenso assegurado por anel de fio de alumínio puro para maior capacidade de transporte de corrente. A suspensão triangular de cabo de aço fornece ajuste conveniente, estabilidade superior e deslocamento vertical minimizado. 04 Contato único do tipo de pinça Características mecanismo de contato tipo tesoura. A lâmina de contato móvel incorpora mola de compressão externa para manter a pressão de contato constante. A extremidade inferior da lâmina se conecta ao assento de contato através de shunts flexíveis (eliminando pontos de contato móveis), garantindo condutividade confiável e evitando o sobreaquecimento de conexões ruins.
