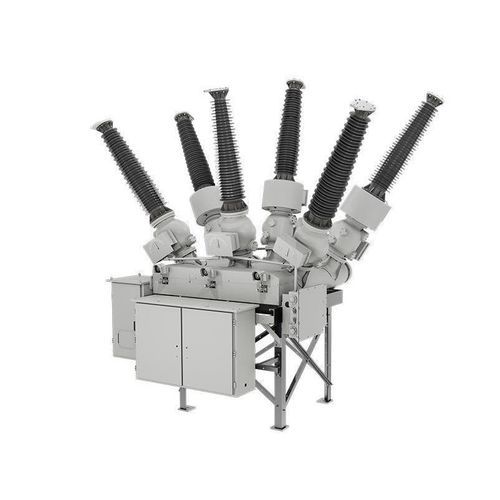

Conjunto de manobra e controle de distribuição primária ZHW58A

trifásicoCAde alta tensão

Visão geral do produto
O ZHW58A é um equipamento combinado isolado a gás híbrido que integra módulos como disjuntor (circuit breaker), DS, ES, CT, PT, FES. Apresenta ocupação reduzida, elevada adaptabilidade ambiental, alta confiabilidade e operação sem manutenção. As tensões nominais abrangem 31,5–145 kV, tornando‑o adequado para aplicações de transmissão e distribuição em alta tensão, incluindo subestações.

Atributos principais

• Estrutura compacta de tanque dividido trifásico com estrutura de base integrada
• Desempenho elétrico superior com descarga parcial integral <3 pC
• Desempenho mecânico confiável; vida mecânica classe M2, 10.000 operações
• Conexões de flange padronizadas e design modular para configuração flexível e intercambiabilidade

Características

• Estrutura compacta: Projeto de tanque dividido trifásico e estrutura de base integrada que permitem transporte trifásico por bay e simplificam a instalação no local.
• Excelente desempenho elétrico: Isolamento aprimorado, descarga parcial integral <3 pC e disposição horizontal do disjuntor que possibilita capacidade de comutação até 40 kA.
• Desempenho mecânico confiável: Novo mecanismo de acionamento com mola em base de alumínio fundido integrado; design compacto e saída estável que asseguram operação sem manutenção; a vida mecânica atende aos requisitos da classe M2.
• Design altamente modular: Abordagem modular com dimensões de flange padronizadas para configurações flexíveis e expansão funcional para otimizar a disposição da subestação.

Especificações técnicas

• Modelo: ZHW58A
• Módulos integrados: disjuntor, DS, ES, CT, PT, FES
• Tensão nominal (kV): 31,5; 40,5; 72,5; 145
• Frequência nominal (Hz): 50/60
• Corrente nominal (A): até 4000
• Corrente nominal de interrupção em curto-circuito (kA): até 40
• Corrente de fechamento em curto-circuito (pico) (kA): até 108
• Resistência de curta duração ao curto-circuito (kA): até 40 por 4 s
• Resistência de pico (kA): até 108
• Sequência de operação nominal: O-0.3s-CO-3min-CO
• Endurance mecânico: 10.000 operações (classe M2)
• Descarga parcial: integral <3 pC
• Destaques do projeto: tanque dividido trifásico, estrutura de base integrada, disposição horizontal do disjuntor, mecanismo integrado de mola em base de alumínio fundido, conexões de flange modulares e padronizadas
