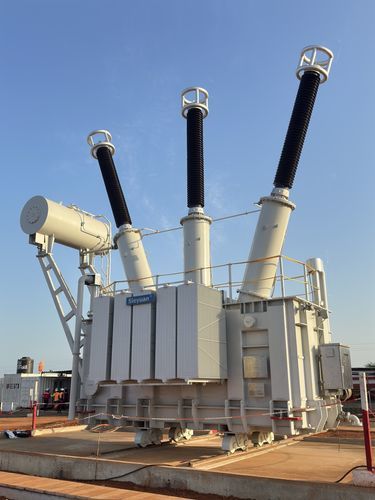

Bobina de indutância shunt variável

em banho de óleo

Visão geral
Reator shunt de alta tensão projetado para neutralizar o efeito capacitivo de linhas de transmissão EHV de longa distância. Absorve potência reativa em excesso, suprime correntes harmônicas e melhora a eficiência e a qualidade da transmissão de energia.

Principais características

• Baixas perdas: núcleo em discos de ferro radial com alto fator de preenchimento e distribuição uniforme do fluxo magnético para perdas a vazio mínimas e fluxo de fuga desprezível.
• Baixo ruído: discos de ferro separados por espaçadores não magnéticos e montagem impregnada a vácuo com resina epóxi para redução de vibração e ruído operacional muito baixo.
• Alta confiabilidade: projeto e fabricação para operação segura e estável a longo prazo em ambientes de transmissão de alta tensão.
• Funções: compensa o efeito capacitivo de linhas longas, absorve potência reativa, melhora a eficiência de transmissão e suprime correntes harmônicas para melhorar a qualidade da energia.

Especificações técnicas (resumo)

• Nível de tensão: até 750 kV
• Meio de resfriamento: óleo mineral ou óleo éster
• Regulação de tensão: fixa ou ajustável

Especificações técnicas

• Aplicação: compensação do efeito capacitivo em linhas de transmissão EHV de longa distância
• Núcleo/construção: núcleo em discos de ferro radial com alto fator de preenchimento e fluxo magnético uniforme
• Separação do núcleo: espaçadores especiais não magnéticos entre os discos de ferro
• Impragniação: montagem impregnada a vácuo com resina epóxi para amortecimento de vibrações e redução de ruído
• Vantagens de desempenho: baixas perdas a vazio, fluxo de fuga desprezível, vibração e ruído ultra baixos, alta confiabilidade operacional
• Funções: absorção de potência reativa, supressão de harmônicos, melhoria da qualidade da energia
• Classe de tensão disponível: até 750 kV
• Opções de resfriamento: óleo mineral ou óleo éster
• Modos de regulação: fixa ou ajustável
