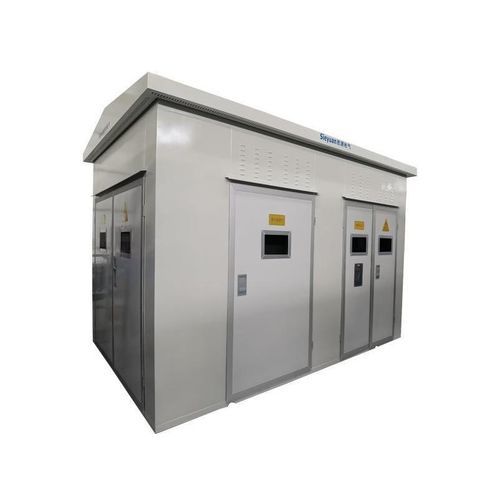

Dispositivo de aterramento

Descrição O sistema de aterramento flexível combina tecnologias de aterramento por ressonância e de baixa resistência, permitindo a comutação entre modos conforme as condições de falha. Protege pessoas e equipamentos ao limitar a corrente de falta e contribui para a fiabilidade do fornecimento de energia.

Principais características

• Alta fiabilidade: redução em tempo real da corrente de falta para reduzir o risco de ferimentos e danos nos equipamentos.
• Isolamento rápido de falhas: identificação e desconexão rápidas da linha com defeito para evitar a propagação da falha.
• Seleção de linha precisa: unidade de disparo por seleção de linha integrada, garantindo o corte exato do trecho defeituoso.

Especificações técnicas

• Faixa de tensão: 6 kV – 35 kV
• Métodos de ajuste ASC: comutação de tomadas / controlo de fase / sintonia por capacitor
• Faixa de capacidade ASC: 100 kVA – 4400 kVA
• Características volt-ampere: linearidade na faixa 0–110% da tensão nominal
• Tempo de resposta de aterramento: < 10 μs

Parâmetros de controlo e temporização

• Controlo do dispositivo de resistência de terra flexível: controlo por contactores a vácuo
• Tempo de entrada de resistência: 0,1 s – 10 s
