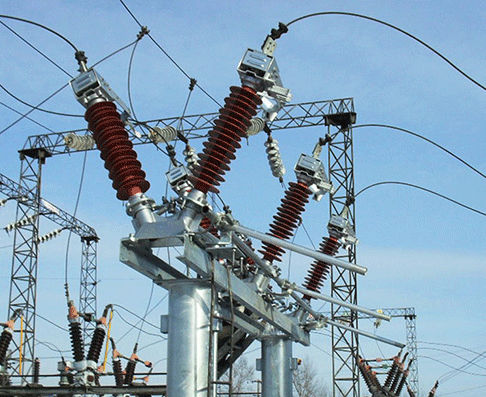

Chave seccionadora de alta tensão GW5

de abertura centralIEC

O produto da Série GW5 é um desconector rotativo de alta tensão ao ar livre de tipo V. A tensão nominal cobre 40,5-145kV. Material condutor e desempenho de carregamento de corrente Nova estrutura de contato Carcaça do rolamento totalmente selada Transmissão sem manutenção Características 01 Material condutor e desempenho de carregamento de corrente Os braços condutores empregam perfis de liga de alumínio em forma de fenda (alta condutividade, alta resistência) com tratamento superficial anodizado. Combina resistência à corrosão, alta resistência mecânica e excelente dissipação de calor. Suporta a corrente nominal máxima de 4000A com corrente de resistência de curto prazo de até 50kA. 02 Nova estrutura de contato Os dedos de contato auto-energizados utilizam a elasticidade inerente da liga de cromo-bronze para prender a lâmina de contato. Além de atender aos requisitos padrão de transporte de corrente, ele satisfaz a carga térmica a curto prazo e a força eletromagnética sob falhas de curto-circuito, oferecendo resistência ao desgaste mecânico superior. 03 Carcaça do rolamento totalmente selada Carcaça de rolamento fundido monolítico com design de mecanismo de ligação. A estrutura interna do rolamento com suporte combinado permite uma operação leve. 04 Transmissão sem manutenção Sistema de transmissão projetado para requisitos sem manutenção. Bushings auto-lubrificantes emparelhados com pinos de aço inoxidável evitam problemas de ligação em componentes rotativos.
