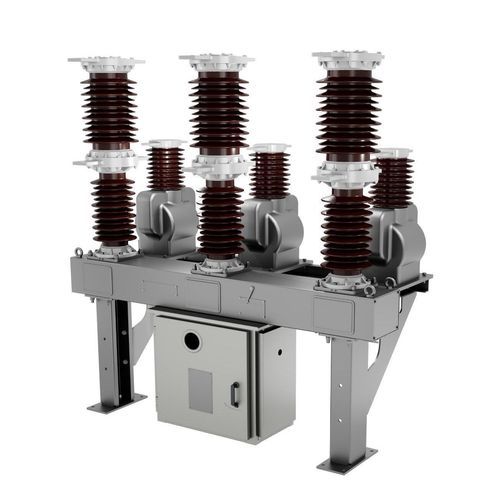

Disjuntor a vácuo ZW39

com acionamento por molasCAAT

Visão geral do produto
O disjuntor a vácuo ZW39 é um equipamento de manobra AC de alta tensão para instalação externa, projetado para transmissão e distribuição de energia. Integra unidades de interrupção a vácuo com meio isolante sem fluoreto (GWP = 0), TC interno ou externo configurável e um mecanismo de mola com base em alumínio injetado para operação confiável e sem manutenção em ambientes severos (-50 °C, alta altitude, condensação, gelo). Adequado para subestações, redes de distribuição e subestações ferroviárias.

Principais características

• Meio isolante ecológico — Unidades de interrupção a vácuo com nitrogênio/ar limpo; solução sem fluoreto, GWP = 0.
• Ampla tolerância ambiental — Elimina o risco de liquefação a baixa temperatura; projeto selado sem componentes de transmissão mecânica expostos; operação confiável a -50 °C, em alta altitude e em condições de condensação ou gelo.
• Mecanismo robusto — Mecanismo de mola integrado com base em alumínio injetado que fornece desempenho estável, conformidade com a classe de vida mecânica M2 e operação sem manutenção.
• Alta capacidade de interrupção — Série completa com capacidade de interrupção até 40 kA e desempenho de pico de fechamento/tenacidade até 104 kA, adequada para condições de falta complexas.
• Configurável — TC interno ou externo, acionamento motorizado opcional e interfaces de controle remoto.

Especificações técnicas

• Tensão nominal (kV): 31.5, 40.5, 72.5, 145
• Frequência nominal (Hz): 50/60
• Fator primeiro-pólo-para-desconexão: 1.3/1.5
• Corrente nominal (A): Até 3150
• Corrente nominal de interrupção em curto-circuito (kA): Até 40
• Corrente de fechamento em curto-circuito nominal (pico) (kA): Até 104
• Corrente suportada de curta duração nominal (kA): Até 40
• Corrente de pico suportada nominal (kA): Até 104
• Duração da corrente suportada de curta duração (s): 4
• Sequência de operação nominal: O-0.3s-CO-3min-CO
• Endurance mecânica: 10000 operações

Aplicações

• Subestações de alta tensão, redes de distribuição, subestações ferroviárias, sistemas de energia industriais e pontos de integração de energias renováveis.

Opções e acessórios

• TC interno/externo, acionamento motorizado ou manual, módulos de controle remoto, diferentes configurações de acionamento e adaptações específicas ao local.
