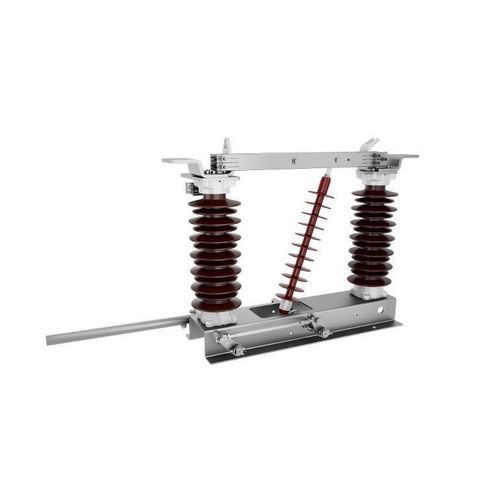

Chave seccionadora de alta tensão GW1

CAde corrente fortede coluna dupla

Visão geral do produto
O GW1 é um seccionador AC de alta tensão para uso externo, de abertura vertical e duplo pilar, projetado para aplicações em distribuição e catenárias ferroviárias. As tensões nominais abrangem 12, 24, 31,5 (ferroviário) e 40,5 kV, com corrente nominal de até 6000 A e elevada capacidade de suportar faltas.

Atributos principais

• Alta capacidade de condução de corrente e projeto de contato sem necessidade de manutenção
• Longa vida mecânica graças a materiais de contato de baixo atrito
• Alta padronização e compatibilidade com tipos de postes
• Alto grau de proteção para o mecanismo de acionamento (projeto compatível com IP66DM)

Recursos

• Alta capacidade de condução de corrente & sem necessidade de manutenção — Os contatos incorporam ação de auto-limpeza que preserva a qualidade do contato e minimiza a manutenção em campo.
• Longa vida mecânica — Revestimento prata sobre grafite nas áreas de contato deslizante do condutor fornece auto-lubrificação, reduzindo o torque de operação e aumentando a vida útil.
• Alta padronização — Projetado para compatibilidade com soluções de montagem para todos os tipos de postes utilizados em catenárias ferroviárias e redes externas; acessórios padronizados facilitam a intercambiabilidade e a instalação/configuração.
• Alto grau de proteção para o mecanismo de acionamento — O mecanismo com saída superior elimina erros de instalação associados às saídas esquerda/direita e restrições dimensionais. O eixo de saída do mecanismo utiliza uma estrutura de vedação em labirinto que atende aos requisitos de proteção IP66DM.

Especificações técnicas

• Tensão nominal (kV): 12, 24, 31.5 (Ferroviário), 40.5
• Frequência nominal (Hz): 50/60
• Corrente nominal (A): Até 6000
• Corrente de curto prazo suportada (kA): Até 63
• Corrente de pico suportada (kA): Até 160
• Temperatura de operação (℃): -50 ~ +55
• Espessura de gelo (mm): Até 20
