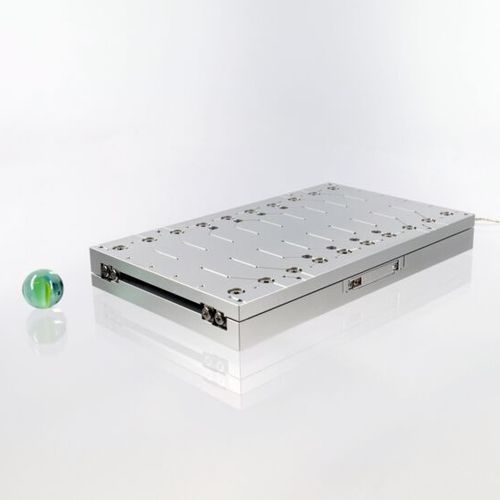

Mesa de coordenadas linear CLS-92152

piezoelétricade alumíniocompatível com vácuo

O estágio linear CLS-92, de maiores dimensões, tem uma área útil de 152 x 92 mm e um curso de 103 mm. Além disso, é capaz de suportar cargas úteis até 20 N. Os estágios lineares da série CLS foram especificamente concebidos para aplicações de elevada disponibilidade na ciência e na indústria. Estão equipados com unidades de acionamento permutáveis SmarActs, que garantem um acesso fácil ao componente central dos estágios, o acionamento piezoelétrico, o que torna a manutenção uma tarefa simples. A unidade de acionamento pode ser trocada sem a necessidade de remover o dispositivo completo da configuração de posicionamento circundante. São a opção perfeita quando a modularidade e a facilidade de configuração são os principais requisitos. Mecânicas Força de bloqueio [N] ≥ 3,5 Força normal máx. Força normal [N] 20 Dimensões [mm] 92 x 152 x 17 Peso [g] - 591 Circuito aberto Resolução em circuito aberto MCS2 [nm] - < 1 Resolução em circuito aberto (H)CU [nm] - < 50 Circuito fechado Resolução do sensor MCS2 [nm] - 1 (S), 4 (L) Resolução do sensor (H)CU [nm] - 100 (L) Repetibilidade unidirecional MCS2 [nm] - ± 40 (S,L) Repetibilidade unidirecional (H)CU [nm] - ± 200 (L) Opções Opções de material - Base de alumínio como padrão; base de titânio (-TI) Opções de desempenho - Maior força de bloqueio (-D): +1.5 N Opções de vácuo - HV (1E-6 mbar); UHV (1E-11 mbar) Opção não magnética - Sim
