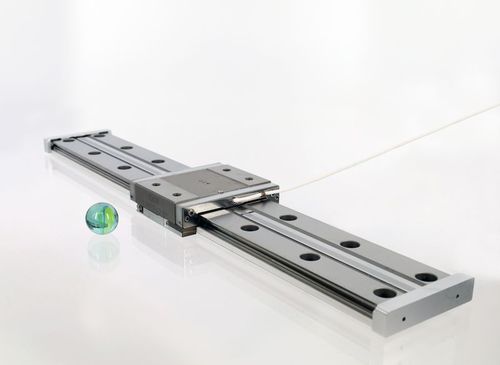

Mesa de coordenadas de longo curso CLL42

linearpiezoelétricade 1 eixo

O CLL42 oferece uma grande plataforma para montar a carga útil e dispõe de longos percursos, bem como de unidades de acionamento substituíveis. A CLL42 está equipada com unidades de acionamento permutáveis SmarActs, o que garante um acesso fácil ao componente central da plataforma, o piezo-drive. Isto faz com que a manutenção seja uma tarefa muito simples. Também está disponível numa versão de alto vácuo. As versões padrão oferecem deslocamentos de 99, 179, 259, 379, 499 e 619 mm. Mecânica Força de bloqueio [N] - ≥ 5 Força normal máx. Força normal [N] - 30 Força máxima. Força de elevação [N] - 1,5 Dimensões [mm] - 60 x 16 (carro de circuito aberto) Peso [g] - Depende do comprimento Em circuito aberto Resolução em circuito aberto MCS2 [nm] - < 1 Resolução em circuito aberto (H)CU [nm] - 50 Circuito fechado Resolução do sensor MCS2 [nm] - 1 (S), 4 (L) Repetibilidade unidirecional MCS2 [nm] - ± 100 (S) Opções Opções de Material - Vários carros; Rebaixos; Furos roscados (M4) Opções Mecânicas - Vários carrinhos; Contrafuros; Furos roscados (M4) Opções de Vácuo - HV (1E-6 mbar); UHV (1E-11 mbar)
