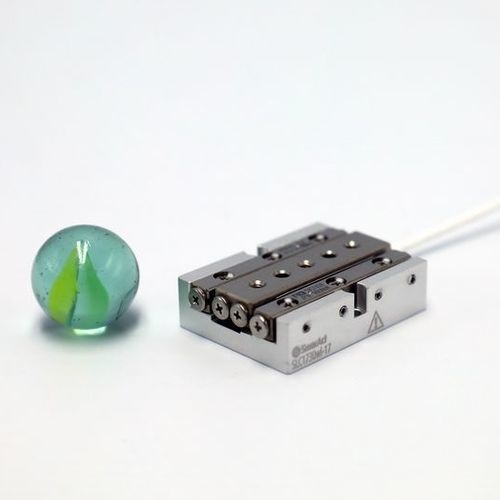

Minimesa de nanoposicionamento linear SLC-1730

piezoelétricaem malha fechadade precisão

Com dimensões de 30 x 17 x 8,5 mm, este pequeno estágio linear de precisão nanométrica SLC-1730 oferece um curso de 21 mm e uma carga normal de 20 N. Note-se que os documentos descarregáveis para este estágio piezo linear mostram as dimensões e especificações de um 1730 para ambientes atmosféricos ou HV, equipado com um sensor de posição S. Para desenhos técnicos e especificações detalhadas de outras variantes, tais como estágios compatíveis com UHV, estágios com maior força de bloqueio ou outras opções de sensores, não hesite em contactar-nos em qualquer altura. Mecânica Gama de varrimento [µm] - > 1,3 Força de bloqueio [N] - ≥ 3,5 Força normal máx. Força normal [N] - 20 Força normal máx. Força de elevação [N] - > 1,5 Dimensões [mm] - 30 x 17 x 8,5 Peso [g] - 20 Circuito aberto Resolução em circuito aberto MCS2 [nm] - < 1 Resolução em circuito aberto (H)CU [nm] - < 50 Opções Opções de material - Base de alumínio como padrão; base de aço (-ST); base de titânio (-TI); anodizado preto (-BK) Opções Mecânicas - Base em U para maior resistência mecânica (-W) aumenta a largura para 23 mm; maior durabilidade (-Z) Opções de desempenho - Maior força de bloqueio (-D): +1.5 N Opção Criogénica - Sim (apenas em circuito aberto)
