Mesa de coordenadas de longo curso MLL-82

com acionamento eletromagnéticoem malha fechadacom acionamento direto

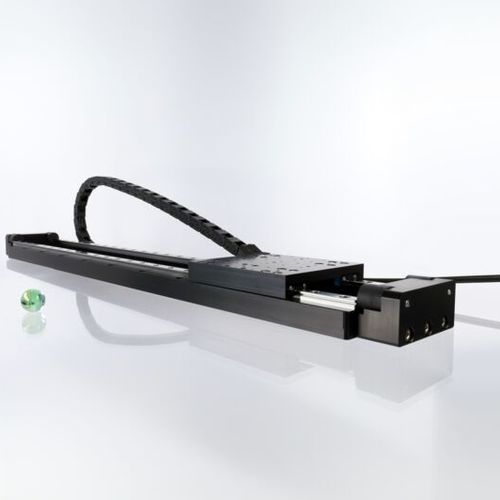

O SMARSHIFT MLL-82 é um posicionador eletromagnético de acionamento direto com gamas de curso variáveis de acordo com os seus requisitos individuais. Os posicionadores estão disponíveis com incrementos de comprimento de 100 mm. Pode ser facilmente combinado com estágios da série MLS. A imagem mostra um MLL-82500 com mais de 400 mm de curso e corrente de energia para passagem de cabos. Aplicações O MLL-82 foi especificamente concebido para tarefas exigentes no fabrico industrial, incluindo a micro-montagem, processos de "pick-and-place" e o movimento preciso de ferramentas em sistemas de pórtico. A sua longa distância de deslocação e a sua elevada precisão fazem dele a escolha ideal para métodos de fabrico modernos, como a marcação a laser, o corte a laser e a perfuração a laser. Na tecnologia de semicondutores e na fotónica, o MLL-82 é utilizado como sistema de posicionamento de bolachas e em linhas de atraso, onde impressiona pela sua precisão e fiabilidade. Especificações Força contínua [N] - 5 Força de pico [N] - 15 Força normal máx. Força normal [N] - 200 Massa movida (sem carga) [g] - 400 Dimensões [mm] - 82 × 250 ... 550 × 30 Peso [g] - 1800 ... 3300 Material da base Material da base - Alumínio, anodizado preto Circuito fechado Tipos de sensores - SC Máx. Aceleração (sem carga) [m/s²] - 30 Estabilidade em posição [nm] - ±5 Resolução do sensor MCS2 [nm] - 1 Repetibilidade unidirecional MCS2 [nm] - 45 Opções Opções de Material - Alumínio, jato de areia
