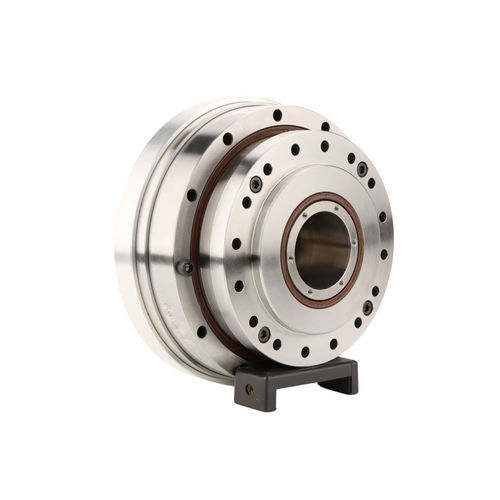

Redutor harmônico LHSG-RDP

coaxialde eixo vazadode eixo maciço

IntroduçãoO redutor de acionamento harmónico da série LHSG-RDP foi desenvolvido na plataforma de elevada rigidez FHG-I para satisfazer os clientes que necessitam de integração direta no motor. Incorpora orifícios de ligação do veio do motor pré-usinados e flanges de montagem do motor, com o redutor selado de fábrica com massa lubrificante especializada. Esta série adopta tipicamente uma extremidade fixa flexspline e uma extremidade circular spline de saída diretamente acoplada ao motor durante o funcionamento. Oferece uma comodidade excecional para aplicações que exigem uma ligação direta ao motor e uma maior rigidez da transmissão harmónica - os clientes podem obter uma utilização imediata simplesmente alinhando o veio do motor e apertando os parafusos após a compra. Este design optimiza a eficiência da instalação, mantendo a robustez estrutural para cenários de transmissão direta de elevada rigidez.CaracterísticasIntegrado com veio do motor e flange, com orifícios de ligação do motor pré-usinados com base na plataforma da série FHGSimplifica significativamente a integração do cliente, eliminando os requisitos de fabrico de flanges personalizadasFornece uma precisão de rotação superior e um desempenho de posicionamento repetívelAlinhamento do veio de entrada/saída coaxialEspecificaçãoBinário de arranque c N mModeloRazão de redução14172025324050579183562803.5561122381003.245.29.52135120-3.548.51830160--3.871527Tabela de carga do momento fletor do redutor harmónico da série LHSG (não superior a)ModeloValores permitidos de utilizaçãoValor permitido instantâneoLHSG-14Mbdi 41NmMb max 80NmFtdi 270NFt max 490NF a di 270NF a max 490NLHSG-17Mbdi 72NmMb max 140NmFt di 400NF t max 700NF a di 400NF a max 700NLHSG-20Mbdi 140NmM b max 280NmFtdi 650NFt max 1150NFa di 650NF a max 1150NLHSG-25Mb di 243NmM b max 480NmFt di 900NF t max 1600NF a di 900NF a max 1600NLHSG-32Mbdi 460NmM b max 900NmFt di 1350NFt max 2300NF a di 1350NF a max 2300NLHSG-40Mbdi 600NmM b max 1200NmFtdi 2000NF t max 3500NFa di 2000NF a max 3500NLHSG-50Mb di 2250NmM b max 8900NmFt di 2850NF t max 11600NF a di 2850NF a max 11160NLHSG-58Mbdi 2500NmM b max 10000NmFt di 3200NFt max 13000NFa di 3200NF a max 13000NItemModeloRazão de reduçãoEntradaBinário nominal a 2000r/minBinário máximo admissível no arranque e na paragemValor máximo admissível do binário médio em cargaBinário máximo instantâneo admissívelVelocidade máxima admissível de entradaVelocidade média admissível de entradaBacklashWeightLife Time14506.6238.64380003500≤100.5110000809.62913.557≤100.51150001009.63413.566≤100.5115000175019.84232.58670003500≤100.68100008027.55333.5108≤100.6815000100306648.5134≤100.6815000120306648.5107≤100.6815000205032694212160003500≤100.981000080429158158≤100.98150001005010261182≤100.98150001205010861182≤100.98150001605011361182≤100.9815000Technical Specifications / CharacteristicsSeries: LHSG-RDPAlta rigidez, integração direta no motorFuros de ligação do veio do motor pré-usinados e flanges de montagemSelados de fábrica com massa lubrificante especializadaExtremidade fixa flexspline e extremidade circular spline de saídaAlinhamento axial do veio de entrada/saídaPrecisão rotacional superior e posicionamento repetívelMúltiplas relações de redução e modelos de binário disponíveisBacklash: ≤10 arc secVida útil: até 15.000 horas (dependendo do modelo)
