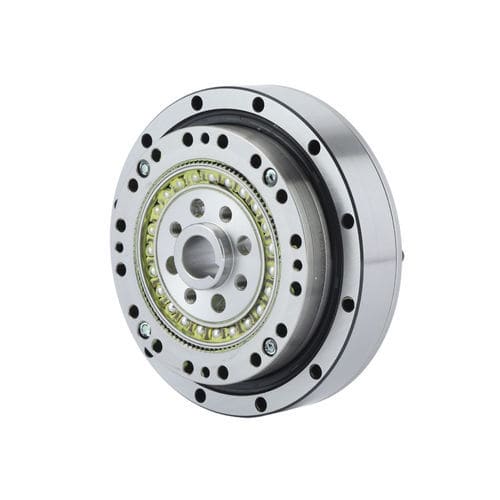

Servorredutor harmônico FHG-SJ

coaxialde eixo maciço0,5–1 Nm

Introdução A série de caixas de engrenagens de onda de deformação FHG-SJ é projetada para aplicações de alto torque e carga pesada, apresentando dimensões axiais compactas em comparação com os redutores convencionais. Ela incorpora um flexspline estilo cartola e um gerador de onda de came integrado, onde o furo do eixo de came é personalizável para corresponder a modelos de motores específicos. O eixo de entrada se conecta diretamente com o furo interno do gerador de onda através de uma conexão de chaveta. Esta série geralmente emprega uma configuração de extremidade de flexspline fixa e extremidade de spline circular de saída. - Maior capacidade de torque, desempenho de carga aprimorado e rigidez superior - Estrutura de came integrada que simplifica a instalação com configurações de montagem versáteis - Precisão de rotação excepcional e precisão de posicionamento repetível - Alinhamento coaxial de entrada/saída - Dimensões axiais compactas em comparação com os redutores tradicionais Tabela de especificações Modelo | Relação de redução | Torque nominal a 2000 r/min de entrada | Torque de pico na partida/parada | Valor máximo permissível do torque de carga média | Torque máximo permissível instantâneo | Velocidade máxima permissível de rotação de entrada (r/min) | Velocidade média permissível de rotação de entrada (r/min) | Folga | Peso FHG-45-50-SJ | 50 | 229 Nm | 650 Nm | 584 Nm | 1235 Nm | 3800 | 3000 | 12 arcsec | 6.5 kg FHG-45-80-SJ | 80 | 407 Nm | 918 Nm | 507 Nm | 1651 Nm | 3800 | 3000 | 8 arcsec | 6.5 kg FHG-45-100-SJ | 100 | 457 Nm | 982 Nm | 650 Nm | 2041 Nm | 3800 | 3000 | 6 arcsec | 6.5 kg FHG-45-120-SJ | 120 | 524 Nm | 1070 Nm | 806 Nm | 2288 Nm | 3800 | 3000 | 5 arcsec | 6.5 kg FHG-45-160-SJ | 160 | 524 Nm | 1147 Nm | 819 Nm | 2483 Nm | 3800 | 3000 | 4 arcsec | 6.5 kg FHG-50-80-SJ | 80 | 484 Nm | 1223 Nm | 675 Nm | 2418 Nm | 3500 | 2500 | 8 arcsec | 9.6 kg FHG-50-100-SJ | 100 | 612 Nm | 1274 Nm | 866 Nm | 2678 Nm | 3500 | 2500 | 6 arcsec | 9.6 kg FHG-50-120-SJ | 120 | 692 Nm | 1404 Nm | 1057 Nm | 2678 Nm | 3500 | 2500 | 5 arcsec | 9.6 kg FHG-50-160-SJ | 160 | 692 Nm | 1534 Nm | 1096 Nm | 3187 Nm | 3500 | 2500 | 4 arcsec | 9.6 kg FHG-58-80-SJ | 80 | 714 Nm | 1924 Nm | 1003 Nm | 3187 Nm | 3000 | 2200 | 6 arcsec | 13.5 kg FHG-58-100-SJ | 100 | 905 Nm | 2067 Nm | 1378 Nm | 4134 Nm | 3000 | 2200 | 5 arcsec | 13.5 kg FHG-58-120-SJ | 120 | 971 Nm | 2236 Nm | 1547 Nm | 4329 Nm | 3000 | 2200 | 4 arcsec | 13.5 kg FHG-58-160-SJ | 160 | 971 Nm | 2392 Nm | 1573 Nm | 4459 Nm | 3000 | 2200 | 3 arcsec | 13.5 kg FHG-65-80-SJ | 80 | 971 Nm | 2743 Nm | 1352 Nm | 4836 Nm | 2800 | 1900 | 6 arcsec | 19.5 kg FHG-65-100-SJ | 100 | 1238 Nm | 2990 Nm | 1976 Nm | 6179 Nm | 2800 | 1900 | 5 arcsec | 19.5 kg FHG-65-120-SJ | 120 | 1238 Nm | 3263 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 4 arcsec | 19.5 kg FHG-65-160-SJ | 160 | 1238 Nm | 2419 Nm | 2041 Nm | 6179 Nm | 2800 | 1900 | 3 arcsec | 19.5 kg - Marca: HONPINE - Série: FHG-SJ - Aplicação: Caixa de engrenagens de onda de deformação, alta carga, alto torque, design compacto Características principais / Especificações técnicas - Flexspline estilo cartola - Gerador de onda de came integrado - Furo do eixo de came personalizável - Conexão de chaveta para o eixo de entrada - Extremidade de flexspline fixa e extremidade de spline circular de saída - Alta capacidade de torque e carga - Rigidez e precisão de rotação superiores - Alinhamento coaxial de entrada/saída - Dimensões axiais compactas
