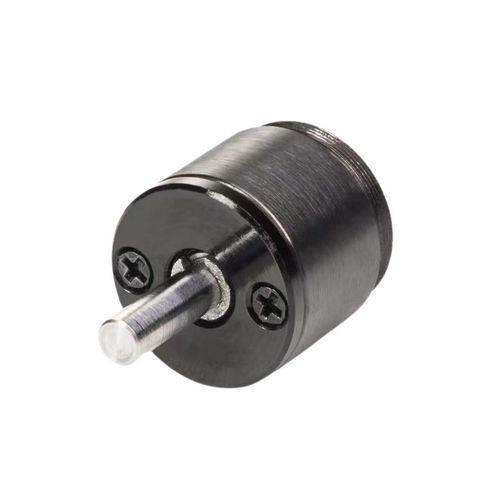

Microrredutor harmônico HONPINE CSF

coaxialcompactominiatura

Introdução
O micro redutor harmónico HONPINE CSF é uma solução de transmissão compacta concebida para mãos de robôs humanoides e dedos robóticos dexterosos. Combina envelope muito reduzido com elevada densidade de torque, baixo ruído operacional e repetibilidade a longo prazo, facilitando a integração em espaços articulares limitados (diâmetro típico de integração ≈ 15 mm).

Características

• Alta repetibilidade: Repetibilidade de transmissão ≤0,1 arcsec para operações de apreensão delicada, posicionamento fino e manipulação.
• Alta densidade de torque: 150–200 N·m/kg fornece saída de torque significativa em pacote miniaturizado para articulações dos dedos.
• Resposta rápida: Projeto de baixa inércia que permite resposta dinâmica ao nível de milissegundos (≈10 ms) para movimentos rápidos e precisos dos dedos.
• Baixo desgaste e longa vida útil: Projeto harmónico que reduz desgaste; vida útil esperada até 500.000 ciclos em carga total, sem necessidade de manutenção.
• Folga praticamente nula: Minimiza a folga, melhorando o controlo de força e a sensibilidade em interações táteis.

Especificações (visão comparativa)
Métrica | Micro redutor harmónico | Acionamento miniatura por fuso | Vencedor
Precisão de transmissão | ≤0,1 arcsec (repetibilidade) | ≤0,05 mm (linear) | Harmonic Drive
Densidade de torque | 150–200 N·m/kg | 30–50 N·m/kg | Harmonic Drive
Compacidade | Integrável em articulações de dedos Ø≈15 mm | Requer componentes de orientação e maior espaço de instalação | Harmonic Drive
Velocidade de resposta | Resposta dinâmica em nível de milissegundos, ≈10 ms | ≈50 ms devido a atrito e atraso mecânico | Harmonic Drive
Vida útil (carga total) | Até 500.000 ciclos, sem manutenção | ≈200.000 ciclos, lubrificação periódica necessária | Harmonic Drive
Retrodriveabilidade | Folga praticamente nula, alta sensibilidade para controlo de força | Folga mecânica ≈0,1–0,3 mm | Harmonic Drive
Relação custo-desempenho | Em produção em massa, custo comparável ao acionamento por fuso miniatura, valor global competitivo | — | Comparável / Vantagem Harmonic Drive

Características / especificações técnicas

• Modelo / série: HONPINE CSF
• Aplicação: Mãos de robôs humanoides e dedos robóticos dexterosos
• Precisão de transmissão: Repetibilidade ≤0,1 arcsec
• Densidade de torque: 150–200 N·m/kg (típica)
• Tamanho de integração: Adequado para articulações de dedos Ø≈15 mm
• Tempo de resposta: ≈10 ms (dinâmico)
• Vida útil (carga total): Até 500.000 ciclos, projeto sem manutenção
• Folga / retrodriveabilidade: Folga praticamente nula para controlo de força sensível
