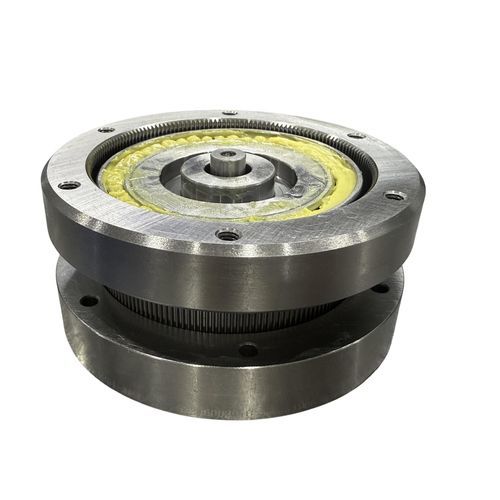

Redutor harmônico FDS

coaxialde eixo vazadode eixo maciço

IntroduçãoA série FDS de engrenagens diferenciais divide-se em tipo combinado e tipo componente. O tipo combinado visa integrar o mecanismo diferencial numa única unidade para facilitar a montagem no equipamento, e a sua caixa permite a montagem direta de engrenagens de transmissão, polias, etc. Utilizando o princípio de funcionamento exclusivo da Harmonic Drive, é um dispositivo diferencial ultra-compacto capaz de efetuar o ajuste fino da fase e da temporização durante o funcionamento. O tipo combinado da série FDS partilha os mesmos quatro componentes principais que o tipo de componente panqueca, exceto que o tipo combinado inclui flanges de vedação dianteiras e traseiras adicionais e rolamentos de suporte. A série FDS funciona com o mesmo princípio de funcionamento que a série FSG do tipo taça. A forma do eixo flexível tipo panqueca é idêntica à secção transversal da base do eixo flexível tipo copo, e os rolamentos do gerador de ondas estão dispostos em duas filas, com a largura dos dentes do eixo estriado circular e do eixo flexível aumentada para suportar uma maior capacidade de binário. Além disso, o tipo panqueca incorpora uma estria circular extra com o mesmo número de dentes que a flexoplina para ligação ao veio de saída.Este acionamento harmónico apresenta um design de baixo perfil, plano e fino, com dimensões compactasFornece uma elevada capacidade de saída de binárioFornece uma excelente precisão de rotação e posicionamentoAlinhamento axial do veio de entrada/saídaA elevada relação de redução entre o veio de ajuste e o veio de saída permite micro-ajustes precisos, exigindo um binário de ajuste mínimoFormalmente utilizado para o ajuste de fase de rolos em máquinas de impressão a coresEspecificaçõesModeloRazão de reduçãoBinário nominal à entrada 2000r/minBinário de pico no arranque/paragemValor máx. valor do binário médio de cargaBinário máximo instantâneo admissívelVelocidade de rotação de entrada máxima admissível (r/min)Velocidade de rotação de entrada média admissível (r/min)Peso (kg)NmkgfmNmkgfmNmkgfmNmkgfmNmkgfmFDS-14-50-CJ504.40.455.40.555.40.5513.71.4360025000.2FDS-14-88-CJ885.90.69.819.8119.62360025000.2FDS-14-100-CJ1007.80.813.71.49.8119.62360025000.2FDS-14-110-CJ1107.80.813.71.49.8119.62360025000.2FDS-17-50-CJ50151.6202.1202.1414.2360025000.4FDS-17-80-CJ80202.1252.5242.5454.6360025000.4FDS-17-100-CJ100242.5333.4262.7565.8360025000.4FDS-17-120-CJ120242.5404.1262.7606.2360025000.4FDS-20-50-CJ50252.5343.5343.5697360025000.6FDS-20-80-CJ80343.5414.2414.2727.3360025000.6FDS-20-100-CJ100404.1535.4495949.6360025000.6FDS-20-128-CJ128404.1676.849510210.4360025000.6FDS-20-160-CJ160404.1777.9495868.8360025000.6FDS-25-50-CJ50394555.6555.610811360025001FDS-25-80-CJ80565.7697.069712212.4360025001FDS-25-100-CJ100676.8919.3919.316016.3360025001FDS-25-120-CJ120676.8108111081119019.4360025001FDS-25-160-CJ160676.813513.81081117217.6360025001FDS-25-200-CJ200676.8147151081117217.6360025001FDS-32-50-CJ50767.8108111081121622360023002FDS-32-78-CJ7810811137141371424525360023002FDS-32-100-CJ10013714176181761832333360023002FDS-32-131-CJ13113714255262162245146360023002FDS-32-157-CJ15713714294302162250051360023002FDS-32-200-CJ20013714314322162237238360023002FDS-32-260-CJ26013714314322162237238360023002FDS-40-50-CJ5013714196201962035336330020003.6FDS-40-80-CJ8019620245252452543144330020003.6FDS-40-100-CJ10025526314323143254956330020003.6FDS-40-128-CJ12829430392403924068670330020003.6FDS-40-160-CJ16029430461474514681383330020003.6FDS-40-200-CJ20029430529544514674576330020003.6FDS-40-258-CJ25829430627644514674576330020003.6FDS-50-80-CJ8036337441454414578480300017007.2FDS-50-100-CJ1004704857859578591019104300017007.2FDS-50-120-CJ1205595769671696711225125300017007.2FDS-50-160-CJ1605595783385833851470150300017007.2FDS-50-200-CJ2005595796098843861411144300017007.2FDS-50-242-CJ242559571176120843861411144300017007.2FDS-65-78-CJ7874576921949219416171652200140014FDS-65-104-CJ10410701091340137134013723602412200140014FDS-65-132-CJ13210701091650168157016028902952200140014FDS-65-158-CJ15810701091970201157016034503522200140014FDS-65-208-CJ20810701092180222157016025902642200140014FDS-65-260-CJ26010701092200224157016025902642200140014FDS-80-80-CJ8013201351640167164016728702932000120026FDS-80-96-CJ9616601692050209205020935903662000120026FDS-80-128-CJ12823002352820288283028949605062000120026FDS-80-160-CJ16023502403380345313031959406062000120026FDS-80-194-CJ19423502404300439313031969007042000120026FDS-80-258-CJ25823502404350444313031951705282000120026FDS-80-320-CJ32023502404350444313031951705282000120026Key Features / Technical SpecificationsUltra-compact, design ultra-compacto, plano e finoEmissão de binário elevadoExcelente precisão de rotação e posicionamentoEixo de entrada/saída coaxialRazão de redução elevada para micro-ajustes precisosComumente utilizado para ajuste de fase em máquinas de impressão a cores
