Redutor harmônico FSD series

coaxialde eixo vazadode eixo maciço

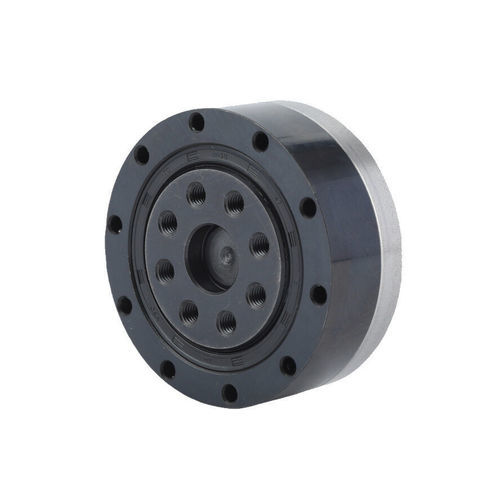

Introdução A série FSD de engrenagens harmônicas adota um design estrutural de flexspline tipo copo ultra-curto, alcançando aproximadamente 50% de comprimento axial mais curto em comparação com a série FSG. É especificamente projetada para aplicações que exigem extrema compacidade e redução de peso. Nos últimos anos, campos emergentes como robôs humanoides, sistemas aeroespaciais, juntamente com equipamentos de fabricação de painéis LCD e semicondutores, têm buscado soluções ultra-finas sob as rigorosas limitações espaciais dos sistemas de linhas de produção. Com base nas características leves e compactas das transmissões de engrenagens harmônicas, a série FSD atende às demandas do mercado, mantendo o desempenho comprovado dos produtos tradicionais enquanto implementa inovações estruturais ousadas. Características - Perfil ultra-fino com estrutura oca - Design compacto e aerodinâmico - Alta capacidade de torque - Alta rigidez, sem folga - Entrada/saída coaxial Especificações Folha 1: Torque de partida da série FSD (unidade: cNm) Tipo Relação de redução 50: 4.4, 6.7, 8.9, 16, 32 80: 3.2, 4.4, 5.7, 10, 22 100: 2.8, 3.8, 5.1, 9.1, 20 Folha 2: Valores do modelo Modelo Valor Valor permissível instantâneo FSD-14: Mb di 20Nm, Mb max 40Nm FSD-17: Mb di 30Nm, Mb max 60Nm FSD-20: Mb di 42Nm, Mb max 80Nm FSD-25: Mb di 80Nm, Mb max 160Nm FSD-32: Mb di 220Nm, Mb max 440Nm Folha 3: Especificações Técnicas Detalhadas Modelo Relação de redução Torque nominal a 2000r/min de entrada Torque de pico permissível na partida e parada Valor máximo permissível para torque de carga média Torque momentâneo máximo permissível Velocidade de rotação de entrada máxima permissível (Graxa) Velocidade de rotação de entrada média permissível (Graxa) Folga Peso Vida útil 14: 50, 3.7 Nm, 12 Nm, 4.8 Nm, 24 Nm, 8500 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:0.37 Kg, 9000 Horas 17: 50, 11 Nm, 23 Nm, 18 Nm, 48 Nm, 7300 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:0.49 Kg, 9000 Horas 20: 50, 17 Nm, 39 Nm, 24 Nm, 69 Nm, 6500 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:0.68 Kg, 9000 Horas 25: 50, 27 Nm, 69 Nm, 38 Nm, 127 Nm, 5600 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:1.25 Kg, 9000 Horas 32: 50, 53 Nm, 151 Nm, 75 Nm, 268 Nm, 4800 r/min, 3500 r/min, ≤20 Arc Sec, FSD-I:2.48 Kg, 9000 Horas Tags: redutor de engrenagem harmônica, engrenagem de redução harmônica, engrenagem de acionamento harmônico, engrenagem harmônica, transmissão de acionamento harmônico, transmissão harmônica Características / Especificações Técnicas - Design de flexspline tipo copo ultra-curto - Comprimento axial 50% mais curto que a série FSG - Projetado para extrema compacidade e redução de peso - Aplicações: robôs humanoides, aeroespacial, painel LCD, equipamento de semicondutores - Alto torque, alta rigidez, sem folga - Entrada/saída coaxial - Múltiplas relações de redução e modelos (FSD-14, FSD-17, FSD-20, FSD-25, FSD-32)
