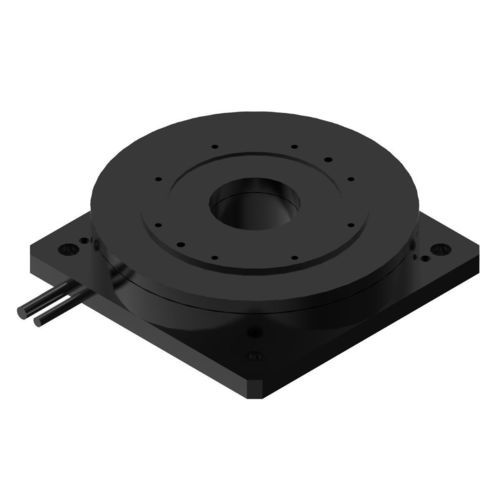

Motor de torque sem escovas TDB-150-037-NH-A
de corrente contínua220 Vde eixo vazado

Motor de torque sem escovas - TDB-150-037-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - de corrente contínua / 220 V / de eixo vazado
Motor de torque sem escovas - TDB-150-037-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - de corrente contínua / 220 V / de eixo vazado
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
sem escovas, de corrente contínua
Tensão
220 V
Construção
de eixo vazado, modular, de rotor externo, com encoder e driver integrados, sem carcaça, compacto, de estrutura leve, de grandes dimensões, extraplano, plano
Grau de proteção
IP40
Aplicações
para máquina embaladora, para máquina-ferramenta, para robótica, para a indústria dos semicondutores, para mesa rotativa, industrial, para aplicações médicas, para sistema de acionamento, para máquina de corte, para a indústria alimentícia, para a indústria farmacêutica, para equipamento médico, para a indústria eletrônica, para instrumento de medição, para a indústria automóvel
Outras características
de baixa tensão, com acionamento direto, de baixa inércia, com encoder integrado, de controle de movimento, sob medida, convencional, de baixa vibração, com sistema de controle, de alto torque, de alta inércia, de alta precisão, de precisão, de alta velocidade, de alto rendimento, de alta resolução, de alta potência, em circuito fechado, com baixo nível de ruído, com servoacionamento, de baixa velocidade
Potência

MÁX: 42 W
(0,06 hp)

MÍN: 42 W
(0,06 hp)

0,04 W
(0 hp)

Intensidade de corrente

MÁX: 16 A

MÍN: 4,6 A

Torque

MÁX: 3,5 Nm
(2,581468 ft.lb)

MÍN: 1 Nm
(0,737562 ft.lb)

Velocidade de rotação

MÁX: 400 rpm
(2.513,2741 rad.min-1)

MÍN: 400 rpm
(2.513,2741 rad.min-1)

Diâmetro

MÁX: 150 µm

MÍN: 150 µm

150.000 µm
(5,91 in)

Temperatura de operação

MÁX: 40 °C
(104 °F)

MÍN: 0 °C
(32 °F)

Descrição

Introdução
O motor de torque de acionamento direto TDB-150-037-NH-A apresenta um design plano e de baixo perfil com rotor externo, diâmetro externo de 150 mm e altura de 37 mm. Fornece torque contínuo de 1 N·m e torque de pico de 3,5 N·m. Um codificador incremental assegura comutação em malha fechada para posicionamento preciso e repetível. A configuração de acionamento direto elimina a necessidade de caixas de câmbio, reduz a manutenção e otimiza o espaço do sistema.

Especificação
Performance | Unidade | Performance | Unidade
Torque contínuo | 1 N ·m | Torque de pico | 3,5 N ·m
Corrente contínua | 4,6 Arms | Corrente de pico | 16 Arms
Potência nominal | 42 W | Constante de torque | 0,22 N ·m/Arms
Resistência@25℃ | 2 Ohms L-L | Indutância | 1 mH
Constante back-EMF@25℃ | 0,2 Vrms/rad/s | Momento de inércia | 0,001 Kg ·m^2
Precisão | ±20 Arc seg | Repetibilidade | ±1,5 Arc seg
Carga axial máx. | 200 N | Momento de carga máx. | 10 N ·m
Desvio axial | 5 µm | Desvio radial | 5 µm
Velocidade máx. | 400 Rpm | Massa do motor | 2,8 Kg
Número de polos | 16 | Resolução | 11740 Linhas/Rev
Diâmetro | 150 mm | Altura | 37 mm

Características / Especificações técnicas
  • Modelo: TDB-150-037-NH-A
  • Tipo de motor: motor de torque de acionamento direto com rotor externo e codificador incremental
  • Diâmetro externo: 150 mm
  • Altura: 37 mm
  • Torque contínuo: 1 N·m
  • Torque de pico: 3,5 N·m
  • Corrente contínua: 4,6 Arms
  • Corrente de pico: 16 Arms
  • Potência nominal: 42 W
  • Constante de torque: 0,22 N·m/Arms
  • Resistência @25°C: 2 Ohms L-L
  • Indutância: 1 mH
  • Constante back-EMF @25°C: 0,2 Vrms/rad/s
  • Momento de inércia: 0,001 Kg·m^2
  • Precisão: ±20 Arc seg
  • Repetibilidade: ±1,5 Arc seg
  • Carga axial máx.: 200 N
  • Momento de carga máx.: 10 N·m
  • Desvio axial: 5 µm
  • Desvio radial: 5 µm
  • Velocidade máx.: 400 Rpm
  • Massa: 2,8 Kg
  • Número de polos: 16
  • Resolução: 11740 Linhas/Rev
