Motor de torque sem escovas TDB-040-038-NH-AY
de corrente contínua220 Vmodular

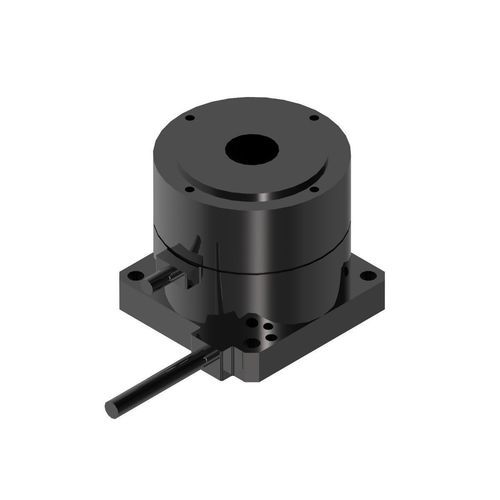

Motor de torque sem escovas - TDB-040-038-NH-AY - Suzhou Honpine Precision Industry Co., Ltd. - de corrente contínua / 220 V / modular
Motor de torque sem escovas - TDB-040-038-NH-AY - Suzhou Honpine Precision Industry Co., Ltd. - de corrente contínua / 220 V / modular
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
sem escovas, de corrente contínua
Tensão
220 V
Construção
modular, compacto, sem carcaça
Grau de proteção
IP40
Aplicações
para máquina-ferramenta, para robótica, para robô colaborativo, industrial, para máquina de corte, para mesa rotativa, para equipamento médico, para máquina embaladora, para aplicações médicas, com encoder integrado, para a indústria dos semicondutores, para serviço pesado, para a indústria eletrônica, para a indústria automóvel, para a indústria farmacêutica
Outras características
sob medida, com acionamento direto, de baixa tensão, de velocidade constante, de baixa inércia, de alto torque, de alta potência, de alta inércia, com encoder integrado, de alta precisão, de alto rendimento, de alta velocidade, de controle de movimento, de baixa vibração, de baixa velocidade, com transmissão harmónica, convencional, de alta resolução, de precisão, de velocidade média, com baixo nível de ruído, com servoacionamento
Potência

10 W
(0,01 hp)

MÁX: 7 W
(0,01 hp)

MÍN: 7 W
(0,01 hp)

Intensidade de corrente

MÁX: 1,9 A

MÍN: 0,63 A

Torque

MÁX: 0,39 Nm
(0,287649 ft.lb)

MÍN: 0,13 Nm
(0,095883 ft.lb)

Velocidade de rotação

MÁX: 500 rpm
(3.141,5927 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Diâmetro

40 mm
(1,57 in)

Temperatura de operação

MÁX: 40 °C
(104 °F)

MÍN: 0 °C
(32 °F)

Descrição

Introdução
O motor de torque de acionamento direto (DD) TDB-040-038-NH-AY apresenta estrutura compacta, elevada precisão e resposta rápida, sendo adequado para posicionamento de alta precisão e aplicações com acionamento direto. Seu reduzido espaço ocupado e características técnicas tornam-no indicado para equipamentos de semicondutores, mesas de precisão e sistemas de automação.

Especificações
Performance | Unidade | Performance | Unidade
Torque contínuo | 0.13 N ·m | Torque de pico | 0.39 N ·m
Corrente contínua | 0.63 Arms | Corrente de pico | 1.9 Arms
Potência nominal | 7 W | Constante de torque | 0.21 N ·m/Arms
Resistência@25℃ | 7.5 Ohms L-L | Indutância | 1.5 mH
Constante Back-EMF@25℃ | 0.123 Vrms/rad/s | Momento de inércia | 5x10^-6 Kg ·m^2
Precisão | ±40 Arc sec | Repetibilidade | ±2.5 Arc sec
Carga axial máx. | 20 N | Carga de momento máx. | 0.4 N ·m
Desvio axial | 5 µm | Desvio radial | 5 µm
Velocidade máx. | 500 rpm | Massa do motor | 0.075 Kg
Número de polos | 22 | Resolução | 819200 contagens/rot
Diâmetro | 40 mm | Altura | 38.5 mm
Baseado em encoders digitais; limites padrão de fim de curso. Parâmetros e especificações podem ser alterados sem aviso prévio.
Para níveis opcionais de bounce de contato, as medições são efetuadas com carga constante e temperatura constante.

Características / especificações técnicas
  • Modelo: TDB-040-038-NH-AY
  • Torque contínuo: 0.13 N·m
  • Torque de pico: 0.39 N·m
  • Corrente contínua: 0.63 Arms
  • Corrente de pico: 1.9 Arms
  • Potência nominal: 7 W
  • Constante de torque: 0.21 N·m/Arms
  • Resistência @25℃: 7.5 Ohms L-L
  • Indutância: 1.5 mH
  • Constante Back-EMF @25℃: 0.123 Vrms/rad/s
  • Momento de inércia: 5x10^-6 Kg·m^2
  • Precisão: ±40 Arc sec
  • Repetibilidade: ±2.5 Arc sec
  • Carga axial máx.: 20 N
  • Carga de momento máx.: 0.4 N·m
  • Desvio axial: 5 µm
  • Desvio radial: 5 µm
  • Velocidade máxima: 500 rpm
  • Massa: 0.075 Kg
  • Número de polos: 22
  • Resolução: 819200 contagens/rot
  • Diâmetro: 40 mm
  • Altura: 38.5 mm
