Motor de torque sem escovas TDB-170-125-NH-B
CC220 Vde rotor externo

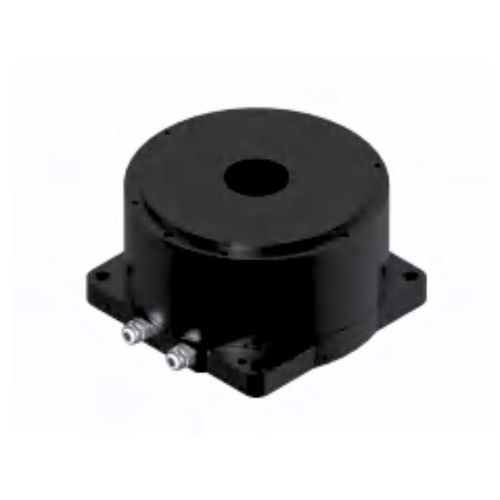

Motor de torque sem escovas - TDB-170-125-NH-B - Suzhou Honpine Precision Industry Co., Ltd. - CC / 220 V / de rotor externo
Motor de torque sem escovas - TDB-170-125-NH-B - Suzhou Honpine Precision Industry Co., Ltd. - CC / 220 V / de rotor externo
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
sem escovas, CC
Tensão
220 V
Grau de proteção
IP40
Aplicações
para máquina-ferramenta, para robótica, para robô colaborativo, para equipamento médico, industrial, para máquina de corte, para mesa rotativa, para máquina embaladora, para aplicações médicas, para a indústria farmacêutica, para a indústria automóvel, para a indústria dos semicondutores, para serviço pesado, para persiana horizontal, para a indústria eletrônica, para a indústria alimentícia, com encoder integrado
Outras características
de baixa tensão, com acionamento direto, sob medida, de velocidade constante, de controle de movimento, de alto torque, de alta potência, convencional, de alta precisão, de baixa inércia, de alto rendimento, de baixa velocidade, de alta resolução, de precisão, com baixo nível de ruído, de velocidade média, com servoacionamento, de alta inércia, de alta velocidade, de baixa vibração, com encoder integrado, com controlador de velocidade
Potência

630 W
(0,86 hp)

MÁX: 220 W
(0,3 hp)

MÍN: 220 W
(0,3 hp)

Intensidade de corrente

MÁX: 7,5 A

MÍN: 2,5 A

Torque

MÁX: 60 Nm
(44,253729 ft.lb)

MÍN: 18 Nm
(13,276119 ft.lb)

Velocidade de rotação

150 rpm
(942,4778 rad.min-1)

Diâmetro

170 mm
(6,69 in)

Temperatura de operação

MÁX: 40 °C
(104 °F)

MÍN: 0 °C
(32 °F)

Descrição

Introdução
O motor de binário de acionamento direto DD TDB-170-125-NH-B combina uma arquitetura de rotor externo com características de controle estáveis, sendo adequado para mesas rotativas CNC, equipamentos para semicondutores, juntas robóticas, inspeção de precisão e outras aplicações industriais. O design de rotor externo aumenta o momento de inércia e o raio de saída, permitindo alta resposta dinâmica sob altas cargas. O modelo é projetado para sistemas de acionamento que podem arrancar sem sensores Hall e é compatível com a maioria dos servoacionamentos industriais para colocação em serviço simplificada.

Aplicações
  • Mesas rotativas CNC
  • Equipamentos para semicondutores
  • Juntas robóticas
  • Sistemas de inspeção de precisão
  • Aplicações de alta dinâmica e alta carga

Especificação
Desempenho | Unidade | Desempenho | Unidade
Binário contínuo: 40 N·m | Binário de pico: 125 N·m
Corrente contínua: 2.5 Arms | Corrente de pico: 7.5 Arms
Potência nominal: 629 W | Constante de binário: 16.7 N·m/Arms
Resistência @25℃: 13.4 Ohms L-L | Indutância: 32 mH
Constante Back-EMF @25℃: 13.6 Vrms/rad/s | Momento de inércia: 0.025 kg·m^2
Precisão: ±15 arc sec | Repetibilidade: ±2 arc sec
Carga axial máx.: 4000 N | Carga de momento máx.: 200 N·m
Desvio axial: 5 µm | Desvio radial: 5 µm
Velocidade máx.: 150 rpm | Massa do motor: 14.5 kg
Número de polos: 30 | Resolução: 23 Bit BiSS-C
Diâmetro: 170 mm | Altura: 125 mm

Características / especificações técnicas
  • Modelo: TDB-170-125-NH-B
  • Tipo: Motor de binário de acionamento direto DD, rotor externo
  • Binário contínuo: 40 N·m
  • Binário de pico: 125 N·m
  • Corrente contínua: 2.5 Arms
  • Corrente de pico: 7.5 Arms
  • Potência nominal: 629 W
  • Constante de binário: 16.7 N·m/Arms
  • Resistência @25℃: 13.4 Ohms L-L
  • Indutância: 32 mH
  • Constante Back-EMF @25℃: 13.6 Vrms/rad/s
  • Momento de inércia: 0.025 kg·m^2
  • Precisão: ±15 arc sec
  • Repetibilidade: ±2 arc sec
  • Carga axial máx.: 4000 N
  • Carga de momento máx.: 200 N·m
  • Desvio axial: 5 µm
  • Desvio radial: 5 µm
  • Velocidade máx.: 150 rpm
  • Massa: 14.5 kg
  • Número de polos: 30
  • Resolução: 23 Bit BiSS-C
  • Diâmetro: 170 mm
  • Altura: 125 mm
