Motor de torque sem escovas TDB-263-113-NH-A
CCsíncrono220 V

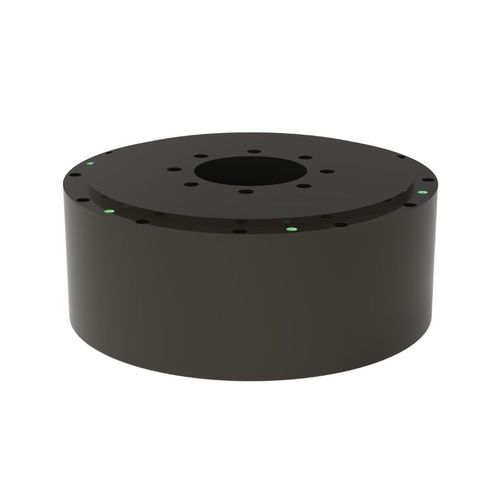

Motor de torque sem escovas - TDB-263-113-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - CC / síncrono / 220 V
Motor de torque sem escovas - TDB-263-113-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - CC / síncrono / 220 V
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
síncrono, sem escovas, CC
Tensão
220 V
Construção
modular, de eixo vazado, com freio, compacto, sem carcaça, de estrutura leve, pequeno, de grandes dimensões, extraplano, plano
Grau de proteção
IP40
Aplicações
para máquina embaladora, para máquina-ferramenta, para robótica, com encoder integrado, para robô colaborativo, industrial, para mesa rotativa, para aplicações médicas, para equipamento médico, para a indústria dos semicondutores, para serviço pesado, para a indústria eletrônica, para a indústria automóvel, para máquina de corte, para a indústria farmacêutica
Outras características
sob medida, com acionamento direto, de baixa tensão, de velocidade constante, de alto torque, de alta precisão, de alta velocidade, de alta potência, com comunicação CANopen, de alto rendimento, de baixa velocidade, com encoder integrado, de controle de movimento, de baixa inércia, de alta inércia, com servoacionamento, de alta resolução, de baixa vibração, com controle integrado, com sistema de controle, de precisão, convencional, com baixo nível de ruído
Potência

1,49 kW
(2,03 hp)

Intensidade de corrente

MÍN: 7,1 A

MÁX: 14,2 A

Torque

MÍN: 95 Nm
(70,068404 ft.lb)

MÁX: 190 Nm
(140,136808 ft.lb)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 150 rpm
(942,4778 rad.min-1)

Diâmetro

263 mm
(10,35 in)

Descrição

Introdução
O TDB-263-113-NH-A é um motor de torque de acionamento direto de grande porte concebido para automação pesada e fabrico de precisão. A arquitetura com rotor externo, o design sem sensores Hall e o codificador incremental de alta resolução permitem posicionamento preciso, transmissão de torque elevada e operação contínua fiável em pórticos, mesas rotativas e eixos direct-drive.

Vantagens
  • Maior precisão de posicionamento em comparação com servomotores convencionais
  • Alto torque contínuo e de pico para aplicações direct-drive
  • Eficiência melhorada e redução de elementos mecânicos de transmissão
  • Manutenção simplificada devido ao design direct-drive
  • Perfil axial compacto para instalações com espaço reduzido


Especificações técnicas
  • Modelo: TDB-263-113-NH-A
  • Torque contínuo: 95 N·m
  • Torque de pico: 190 N·m
  • Corrente contínua: 7.1 Arms
  • Corrente de pico: 14.2 Arms
  • Potência nominal: 1493 W
  • Constante de torque: 13.4 N·m/Arms
  • Resistência @25℃: 3.4 Ohms L-L
  • Indutância: 10.8 mH
  • Constante Back-EMF @25℃: 10.9 Vrms/rad/s
  • Momento de inércia: 0.13 kg·m^2
  • Precisão: ±15 arc sec
  • Repetibilidade: ±2 arc sec
  • Carga axial máx.: 4000 N
  • Carga de momento máx.: 400 N·m
  • Runout axial: 8 µm
  • Runout radial: 8 µm
  • Velocidade máx.: 150 rpm
  • Massa: 23.8 kg
  • Número de polos: 40
  • Resolução: 23 Bit Biss-C
  • Diâmetro: 263 mm
  • Altura: 113 mm
