Motor de torque CC TDB-080-050-NH-RD-T
BLDC220 Vcom freio CC

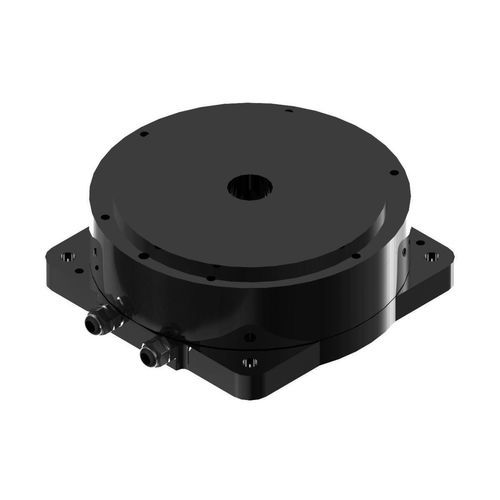

Motor de torque CC - TDB-080-050-NH-RD-T - Suzhou Honpine Precision Industry Co., Ltd. - BLDC / 220 V / com freio CC
Motor de torque CC - TDB-080-050-NH-RD-T - Suzhou Honpine Precision Industry Co., Ltd. - BLDC / 220 V / com freio CC
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
BLDC, CC
Tensão
220 V
Construção
de eixo vazado, modular, com freio CC, ultracompacto, sem carcaça, de estrutura leve, pequeno, extraplano, plano
Grau de proteção
IP40
Aplicações
para a indústria dos semicondutores, para máquina-ferramenta, para robótica, para tuneladora, para robô colaborativo, com encoder integrado, para máquina de corte, industrial, para mesa rotativa, para a indústria alimentícia, para máquina embaladora, para aplicações médicas, para equipamento médico, para a indústria automóvel, para serviço pesado, para a indústria eletrônica, para a indústria farmacêutica
Outras características
sob medida, com acionamento direto, de baixa vibração, de baixa tensão, de velocidade constante, de alto torque, de alta precisão, de alta velocidade, de alto rendimento, de alta resolução, de alta inércia, de precisão, com servoacionamento, de alta potência, de controle de movimento, com baixo nível de ruído, de baixa inércia, com encoder integrado, com controle integrado
Potência

30 W
(0,04 hp)

MÁX: 29 W
(0,04 hp)

MÍN: 29 W
(0,04 hp)

Torque

MÁX: 2 Nm
(1,475124 ft.lb)

MÍN: 0,6 Nm
(0,442537 ft.lb)

Velocidade de rotação

MÁX: 450 rpm
(2.827,4334 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Diâmetro

80 mm
(3,15 in)

Descrição

Introdução
O motor rotativo de acionamento direto TDB-080-050-NH-RD-T apresenta construção compacta frameless com diâmetro exterior de 80 mm e altura de 50 mm. Fornece torque contínuo de 0,6 N·m, torque de pico de 2 N·m e velocidade máxima de 450 rpm. Equipado com encoder RD e projeto sensorless (sem sensores Hall), oferece resposta dinâmica rápida, folga mínima e alta precisão de posicionamento, adequado para equipamentos automatizados de precisão.

Aplicações
  • Mesas rotativas e indexadores automatizados
  • Sistemas de inspeção e metrologia de precisão
  • Equipamentos de processamento e manuseio de semicondutores
  • Dispositivos médicos e laboratoriais de alto padrão


Especificações
Torque contínuo: 0,6 N·m
Torque de pico: 2 N·m
Corrente contínua: 1,7 Arms
Corrente de pico: 5,9 Arms
Potência nominal: 29 W
Constante de torque: 0,35 N·m/Arms
Resistência @25°C: 2,8 Ohms L‑L
Indutância: 2 mH
Constante Back‑EMF @25°C: 0,24 Vrms/rad/s
Momento de inércia: 0,0018 Kg·m^2
Precisão: ±50 arc sec
Repetibilidade: ±2,5 arc sec
Carga axial máx.: 50 N
Momento de carga máx.: 1 N·m
Desvios axial: 5 µm
Desvios radial: 5 µm
Velocidade máx.: 450 rpm
Massa: 1,2 Kg
Número de polos: 22
Resolução: 500000 counts/rev
Diâmetro: 80 mm
Altura: 50 mm

Características técnicas
  • Modelo: TDB-080-050-NH-RD-T
  • Construção frameless de acionamento direto
  • Encoder RD, resolução 500000 counts/rev
  • Projeto sensorless (sem sensores Hall)
  • Alta precisão de posicionamento e boa repetibilidade
  • Tamanho compacto para integração em conjuntos de precisão
  • Número de polos: 22; Momento de inércia: 0,0018 Kg·m^2
