Motor de torque sem escovas TDB-112-065-NH-A
CC220 Vmodular

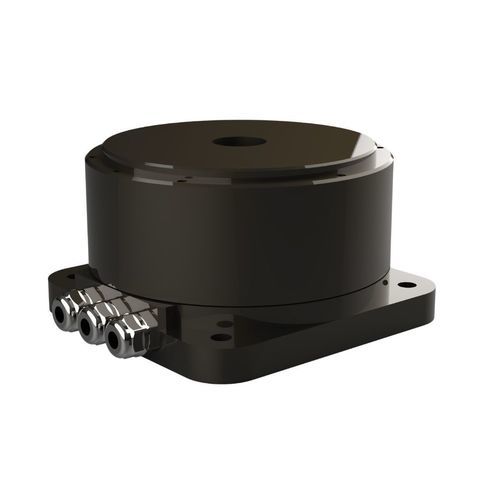

Motor de torque sem escovas - TDB-112-065-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - CC / 220 V / modular
Motor de torque sem escovas - TDB-112-065-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - CC / 220 V / modular
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
sem escovas, CC
Tensão
220 V
Construção
de eixo vazado, modular, ultracompacto, sem carcaça, de estrutura leve, pequeno, extraplano, plano
Grau de proteção
IP40
Aplicações
para serviço pesado, para máquina-ferramenta, para robótica, para robô colaborativo, para equipamento médico, industrial, para mesa rotativa, para máquina embaladora, para máquina de corte, para aplicações médicas, para a indústria dos semicondutores, para a indústria farmacêutica, com encoder integrado
Outras características
com acionamento direto, sob medida, de controle de movimento, com controle integrado, de alta inércia, de baixa tensão, convencional, de velocidade constante, de alto torque, de alta precisão, de alta potência, de alto rendimento, de alta resolução, com servoacionamento, de baixa vibração, de precisão, com encoder integrado, de alta velocidade, com sistema de controle, com baixo nível de ruído, de baixa inércia
Potência

110 W
(0,15 hp)

MÍN: 110 W
(0,15 hp)

MÁX: 110 W
(0,15 hp)

Intensidade de corrente

MÍN: 2,5 A

MÁX: 7,5 A

Torque

MÍN: 3 Nm
(2,212686 ft.lb)

MÁX: 9 Nm
(6,638059 ft.lb)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 350 rpm
(2.199,1149 rad.min-1)

Diâmetro

112 mm
(4,41 in)

MÍN: 112 mm
(4,41 in)

MÁX: 112 mm
(4,41 in)

Temperatura de operação

MÍN: 0 °C
(32 °F)

MÁX: 40 °C
(104 °F)

Descrição

Introdução
O motor de acionamento direto TDB-112-065-NH-A é composto por quatro elementos principais: estator, rotor, rolamentos e encoder. Mede 112 mm de diâmetro, 65 mm de altura e pesa 2,8 kg. Fornece torque contínuo de 3 N·m e torque de pico até 9 N·m. Potência nominal de 110 W, corrente contínua de 2.5 Arms e corrente de pico de 7.5 Arms. Benefícios para aplicações industriais incluem elevada resposta dinâmica, feedback de posição de alta precisão, controlo de velocidade otimizado, design ultracompacto, excelente MTBF e requisitos de manutenção reduzidos.

Principais características
  • Elevada performance dinâmica
  • Alta precisão de posição
  • Controlo de velocidade otimizado
  • Design ultracompacto
  • Excelente MTBF (mean time between failures)
  • Redução nos requisitos de manutenção


Tabela de especificações
Torque contínuo | 3 N ·m | Torque de pico | 9 N ·m
Corrente contínua | 2.5 Arms | Corrente de pico | 7.5 Arms
Potência nominal | 110 W | Constante de torque | 1.2 N ·m/Arms
Resistência @25℃ | 2.2 Ohms L-L | Indutância | 1.8 mH
Constante Back-EMF @25℃ | 1 Vrms/rad/s | Momento de inércia | 0.002 Kg ·m^2
Precisão | ±25 Arc sec | Repetibilidade | ±2 Arc sec
Carga axial máx. | 2000 N | Carga de momento máx. | 40 N ·m
Desvio axial | 5 um | Desvio radial | 5 um
Velocidade máx. | 350 Rpm | Massa do motor | 2.8 Kg
Número de polos | 28 | Resolução | 26Bit BiSS-C
Diâmetro | 112 mm | Altura | 65 mm

Características / especificações técnicas
  • Modelo: TDB-112-065-NH-A
  • Diâmetro: 112 mm
  • Altura: 65 mm
  • Massa: 2.8 Kg
  • Torque contínuo: 3 N·m
  • Torque de pico: 9 N·m
  • Potência nominal: 110 W
  • Corrente contínua: 2.5 Arms
  • Corrente de pico: 7.5 Arms
  • Constante de torque: 1.2 N·m/Arms
  • Resistência @25℃: 2.2 Ohms L-L
  • Indutância: 1.8 mH
  • Constante back-EMF @25℃: 1 Vrms/rad/s
  • Momento de inércia: 0.002 Kg·m^2
  • Precisão: ±25 Arc sec
  • Repetibilidade: ±2 Arc sec
  • Carga axial máxima: 2000 N
  • Carga de momento máxima: 40 N·m
  • Desvio axial: 5 um
  • Desvio radial: 5 um
  • Velocidade máxima: 350 Rpm
  • Número de polos: 28
  • Resolução do encoder: 26Bit BiSS-C
