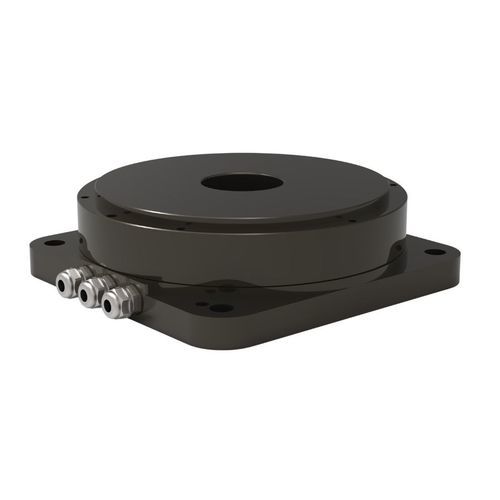

Motor de torque CC TDB-170-050-NH-ABLDC220 Vmodular
Guardar nos favoritos
Comparar
Características
- Tipo
- BLDC, CC
- Tensão
- 220 V
- Construção
- de eixo vazado, modular, compacto, sem carcaça, de estrutura leve, de grandes dimensões, extraplano, plano
- Grau de proteção
- IP40
- Aplicações
- para mesa rotativa, para máquina-ferramenta, para robótica, para a indústria alimentícia, para máquina de corte, para robô colaborativo, industrial, para máquina embaladora, para aplicações médicas, para a indústria dos semicondutores, para serviço pesado, para a indústria eletrônica, para a indústria farmacêutica, para equipamento médico, com encoder integrado, para a indústria automóvel
- Outras características
- com acionamento direto, sob medida, de baixa tensão, de alta inércia, de alto torque, de alta precisão, de alto rendimento, com sistema de controle, de alta resolução, de alta potência, de precisão, com baixo nível de ruído, de baixa inércia, de controle de movimento, com servoacionamento, convencional, de baixa vibração, de alta velocidade, com encoder integrado, com controle integrado
- Potência
220 W
(0,3 hp)MÍN: 220 W
(0,3 hp)MÁX: 220 W
(0,3 hp)- Intensidade de corrente
MÍN: 2 A
MÁX: 6 A
- Torque
MÍN: 6 Nm
(4,425373 ft.lb)MÁX: 18 Nm
(13,276119 ft.lb)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 350 rpm
(2.199,1149 rad.min-1)- Diâmetro
170.000 µm
(6,69 in)MÍN: 50 µm
MÁX: 170 µm
- Temperatura de operação
MÍN: 0 °C
(32 °F)MÁX: 40 °C
(104 °F)
Descrição
Introdução
O TDB-170-050-NH-A é um motor de torque DC de baixa velocidade e alto torque projetado para automação de precisão e aplicações CNC com acionamento direto. Fornece controlo posicional preciso, elimina erros de transmissão e oferece alta rigidez com baixas vibrações, permitindo indexação precisa e rotação direta em equipamentos de manuseio de semicondutores, mesas giratórias e sistemas de manuseio de painéis.
Aplicações
Principais características
Especificação
Binário contínuo: 6 N ·m — Binário de pico: 18 N ·m
Corrente contínua: 2 Arms — Corrente de pico: 6 Arms
Potência nominal: 220 W — Constante de torque: 3 N ·m/Arms
Resistência @25℃: 6 Ohms L-L — Indutância: 7.5 mH
Constante Back-EMF @25℃: 2.7 Vrms/rad/s — Momento de inércia: 0.0066 Kg ·m^2
Precisão: ±15 Arc sec — Repetibilidade: ±2 Arc sec
Carga axial máx.: 2000 N — Carga de momento máx.: 60 N ·m
Runout axial: 5 µm — Runout radial: 5 µm
Velocidade máx.: 350 rpm — Massa do motor: 3.7 Kg
Número de polos: 30 — Resolução: 23 bit Biss-C
Diâmetro: 170 mm — Altura: 50 mm
Características / especificações técnicas
O TDB-170-050-NH-A é um motor de torque DC de baixa velocidade e alto torque projetado para automação de precisão e aplicações CNC com acionamento direto. Fornece controlo posicional preciso, elimina erros de transmissão e oferece alta rigidez com baixas vibrações, permitindo indexação precisa e rotação direta em equipamentos de manuseio de semicondutores, mesas giratórias e sistemas de manuseio de painéis.
Aplicações
- Equipamentos de processamento de wafers semicondutores
- Mesas de indexação e estágios rotativos de precisão
- Plataformas rotativas de acionamento direto de alta precisão
- Sistemas de manuseio de painéis LCD e displays
Principais características
- Elimina folgas e erros de transmissão mecânica
- Alta rigidez estrutural com baixas vibrações
- Resposta dinâmica rápida adequada para controlo servo
- Baixa manutenção devido à construção de acionamento direto
Especificação
Binário contínuo: 6 N ·m — Binário de pico: 18 N ·m
Corrente contínua: 2 Arms — Corrente de pico: 6 Arms
Potência nominal: 220 W — Constante de torque: 3 N ·m/Arms
Resistência @25℃: 6 Ohms L-L — Indutância: 7.5 mH
Constante Back-EMF @25℃: 2.7 Vrms/rad/s — Momento de inércia: 0.0066 Kg ·m^2
Precisão: ±15 Arc sec — Repetibilidade: ±2 Arc sec
Carga axial máx.: 2000 N — Carga de momento máx.: 60 N ·m
Runout axial: 5 µm — Runout radial: 5 µm
Velocidade máx.: 350 rpm — Massa do motor: 3.7 Kg
Número de polos: 30 — Resolução: 23 bit Biss-C
Diâmetro: 170 mm — Altura: 50 mm
Características / especificações técnicas
- Modelo: TDB-170-050-NH-A
- Binário contínuo: 6 N ·m
- Binário de pico: 18 N ·m
- Corrente contínua: 2 Arms
- Corrente de pico: 6 Arms
- Potência nominal: 220 W
- Constante de torque: 3 N ·m/Arms
- Resistência @25℃: 6 Ohms L-L
- Indutância: 7.5 mH
- Constante Back-EMF @25℃: 2.7 Vrms/rad/s
- Momento de inércia: 0.0066 Kg ·m^2
- Precisão: ±15 Arc sec
- Repetibilidade: ±2 Arc sec
- Carga axial máx.: 2000 N
- Carga de momento máx.: 60 N ·m
- Runout axial: 5 µm
- Runout radial: 5 µm
- Velocidade máx.: 350 rpm
- Massa do motor: 3.7 Kg
- Número de polos: 30
- Resolução: 23 bit Biss-C
- Diâmetro: 170 mm
- Altura: 50 mm
