Motor de torque sem escovas TDB-170-095-NH-A
CC220 Vcom freio

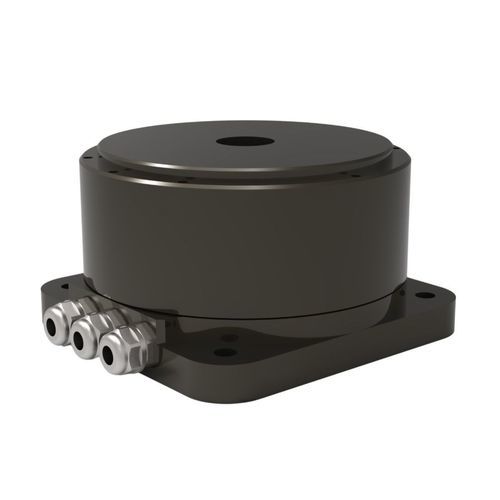

Motor de torque sem escovas - TDB-170-095-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - CC / 220 V / com freio
Motor de torque sem escovas - TDB-170-095-NH-A - Suzhou Honpine Precision Industry Co., Ltd. - CC / 220 V / com freio
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
sem escovas, CC
Tensão
220 V
Construção
modular, com freio, sem carcaça, compacto, de estrutura leve, pequeno, de grandes dimensões, extraplano, plano
Grau de proteção
IP40
Aplicações
para robótica, para máquina-ferramenta, para a indústria alimentícia, para a indústria eletrônica, para sistema de acionamento, para atuador linear, para robô colaborativo, para operações de enrolamento, para operações de elevação, para persiana horizontal, para robô humanoide, para compressor, para instrumento de medição, de tração, agrícola, para aplicações hidráulicas, com encoder integrado, para tuneladora, para retificadora, para mesa rotativa, para a indústria dos semicondutores, industrial, para máquina embaladora, para aplicações médicas, para bomba, para porta automática, para a indústria automóvel, para óptica, para serviço pesado, para transportador, para máquina de corte, para equipamento médico, para guinchos, para máquina de processamento de madeira, para a indústria farmacêutica, para fuso
Outras características
sob medida, com acionamento direto, de controle de movimento, de alto torque, de alta precisão, de alta resolução, de baixa vibração, de precisão, de alto rendimento, com baixo nível de ruído, de baixa velocidade, com servoacionamento, de alta velocidade, com encoder integrado, de baixa inércia, de alta inércia, com controle integrado
Potência

400 W
(0,54 hp)

MÍN: 398 W
(0,54 hp)

MÁX: 398 W
(0,54 hp)

Intensidade de corrente

MÍN: 2,5 A

MÁX: 7,5 A

Torque

MÍN: 20 Nm
(14,751243 ft.lb)

MÁX: 65 Nm
(47,94154 ft.lb)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 190 rpm
(1.193,8052 rad.min-1)

Diâmetro

170.000 µm
(6,69 in)

MÍN: 95 µm

MÁX: 170 µm

Temperatura de operação

MÍN: 0 °C
(32 °F)

MÁX: 40 °C
(104 °F)

Descrição

Introdução
O motor de torque de acionamento direto TDB-170-095-NH-A utiliza um projeto de rotor externo que facilita um maior momento de inércia e um raio de saída mais amplo. Integra sensores Hall para partida simplificada e ampla compatibilidade com diversos acionamentos. Equipado com um encoder incremental, é compatível com a maioria dos sistemas de controle servo. Com precisão de posicionamento de ±20 segundos de arco e repetibilidade de ±1,5 segundos de arco, atende aos requisitos de usinagem e inspeção de precisão. Aplicações típicas: mesas rotativas CNC, equipamentos para semicondutores, articulações robóticas e inspeção de precisão.

Especificação (tabela)
Desempenho | Unidade | Desempenho | Unidade
Torque contínuo: 20 N·m | Torque de pico: 65 N·m
Corrente contínua: 2.5 Arms | Corrente de pico: 7.5 Arms
Potência nominal: 398 W | Constante de torque: 8.7 N·m/Arms
Resistência @25℃ (L-L): 10 Ohms | Indutância: 17.4 mH
Constante Back-EMF @25℃: 7.1 Vrms/rad/s | Momento de inércia: 0.02 Kg·m^2
Precisão: ±15 segundos de arco | Repetibilidade: ±2 Arc sec
Carga axial máx.: 4000 N | Carga de momento máx.: 200 N·m
Runout axial: 5 µm | Runout radial: 5 µm
Velocidade máx.: 190 rpm | Massa do motor: 11.7 Kg
Número de polos: 30 | Resolução: 23bit Biss-C
Diâmetro: 170 mm | Altura: 95 mm

Características / especificações técnicas
  • Modelo: TDB-170-095-NH-A
  • Projeto: rotor externo
  • Sensores: sensores Hall integrados
  • Encoder: encoder incremental compatível com sistemas servo (23bit Biss-C)
  • Aplicações típicas: mesas rotativas CNC, equipamentos para semicondutores, articulações robóticas, inspeção de precisão
  • Torque contínuo: 20 N·m
  • Torque de pico: 65 N·m
  • Corrente contínua: 2.5 Arms
  • Corrente máxima: 7.5 Arms
  • Potência nominal: 398 W
  • Constante de torque: 8.7 N·m/Arms
  • Resistência @25℃ (L-L): 10 Ohms
  • Indutância: 17.4 mH
  • Constante Back-EMF @25℃: 7.1 Vrms/rad/s
  • Momento de inércia: 0.02 Kg·m^2
  • Precisão de posicionamento (introdução): ±20 s de arco; tabela: ±15 s de arco
  • Repetibilidade (introdução): ±1,5 s de arco; tabela: ±2 Arc sec
  • Carga axial máxima: 4000 N
  • Carga máxima de momento: 200 N·m
  • Runout axial: 5 µm
  • Runout radial: 5 µm
  • Velocidade máxima: 190 rpm
  • Massa: 11.7 Kg
  • Número de polos: 30
  • Resolução do encoder: 23bit Biss-C
  • Diâmetro: 170 mm
  • Altura: 95 mm
