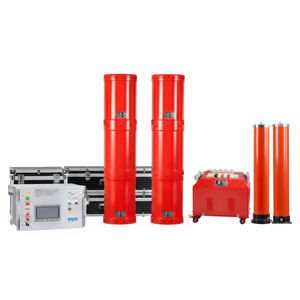

Sistema de teste ressonante UHV(L)

para rede elétricapara máquinas e instalações elétricaspara subestação elétrica

Visão geral do produto
O sistema UHV(L) de teste por ressonância série em frequência de rede com indutância ajustável destina-se a ensaios de resistência à tensão AC em geradores hidrelétricos individuais (≤ 250 MW) e outros equipamentos de alta tensão. Ao sintonizar a reatância indutiva dos reatores com a reatância capacitiva do objeto em teste, o sistema gera altas tensões de ensaio com baixa potência de entrada, mantendo qualidade de forma de onda estável e proteção contra flashover.

Aplicações / Uso típico

• Ensaios de resistência à tensão AC em geradores hidrelétricos até 250 MW.
• Diagnóstico de alta tensão, calibração e testes em campo para equipamentos de geração e transmissão.

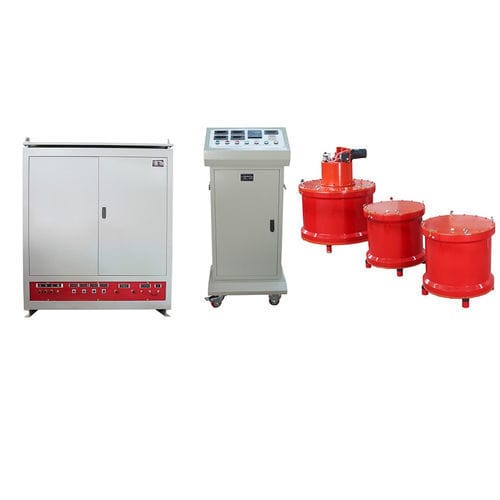

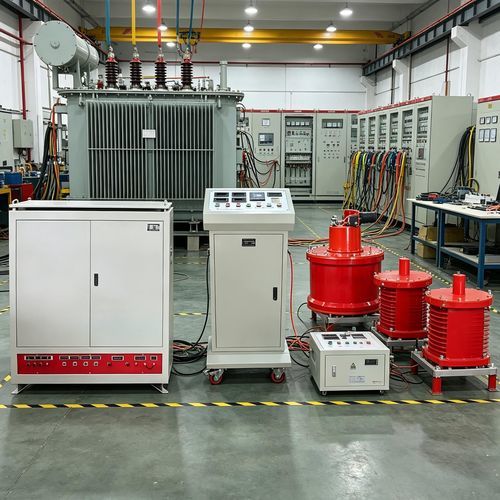

Composição do sistema

• Fonte de alimentação CA
• Regulador de tensão
• Transformador de excitação
• Reatores de alta tensão (indutância ajustável)
• Divisor de alta tensão e acessórios de medição

Princípio de funcionamento
O sistema opera por ressonância série: a reatância indutiva dos reatores é sintonizada para corresponder à reatância capacitiva do objeto em teste (por ex., enrolamentos do gerador) na frequência de rede, permitindo gerar altas tensões de ensaio com corrente de entrada mínima.

Vantagens principais

• Alta eficiência com baixo requisito de potência de entrada devido à operação em ressonância série.
• Baixa distorção harmónica total (THD) da forma de onda de saída, reduzindo risco de flashover.
• Extinção automática de arco e proteção contra flashover ou avaria.
• Design portátil e adaptável, adequado para testes em campo.

Especificações técnicas / Documentação

• Aplicação prevista: ensaios AC de resistência em geradores hidrelétricos individuais (≤ 250 MW) e outros equipamentos HV.
• Princípio: ressonância série com reatores de indutância ajustável sintonizados à capacitância do objeto em teste.
• Componentes principais: fonte CA, regulador de tensão, transformador de excitação, reatores HV, divisor HV.
• Documentos disponíveis: manual do usuário e certificado de calibração (PDF).
