Testador Hipot de alta tensão UHV-300kVA/100kV

portátilCA

Visão geral do produto
O sistema de teste ressonante série AC UHV(L) é projetado para ensaios de resistência à tensão AC em equipamentos elétricos de grande capacidade (por exemplo geradores hidráulicos 11 kV / 30 MW), cabos, GIS, transformadores e outros aparelhos de alta tensão. O sistema modular integra fonte de alimentação AC, transformador de excitação, reatores de alta tensão (sintonia indutiva), divisor de alta tensão e unidade de controlo/medição baseada em DSP. Suporta alimentação por gerador e operação em campo na faixa −10 °C a 40 °C.

Principais funções e vantagens

• Faixa de saída de alta tensão AC: 0–500 kV.
• Duração de ensaio configurável: 1–9999 s (definível pelo utilizador).
• Distorção de forma de onda ≤ 2% para garantir saída senoidal de alta qualidade.
• Sintonia automática: cálculo da frequência de ressonância a partir da capacitância da amostra e emparelhamento automático indutância/frequência.
• Modos de operação: totalmente automático, semi‑automático, manual.
• Proteções: sobretensão, sobrecorrente, arranque a zero e proteção contra dessintonia do sistema (flashover).
• Processamento em tempo real: curvas de tensão, corrente e frequência; cálculo automático do fator Q; geração de relatórios de ensaio normalizados.
• Baixa potência de entrada para ensaios de grande capacidade através de amplificação por ressonância (ex.: redução significativa da potência necessária em comparação com transformadores tradicionais para ensaios de cabos 110 kV de longa extensão).
• Adaptabilidade modular para cobrir classes típicas de ensaio (cabos 6–500 kV, GIS 35–500 kV, transformadores 10–500 kV).

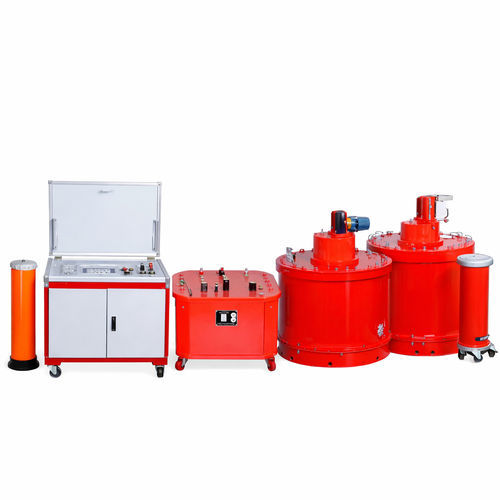

Composição típica

• Fonte de alimentação AC
• Transformador de excitação
• Reatores de alta tensão (sintonia indutiva)
• Divisor de alta tensão
• Unidade de controlo e medição DSP

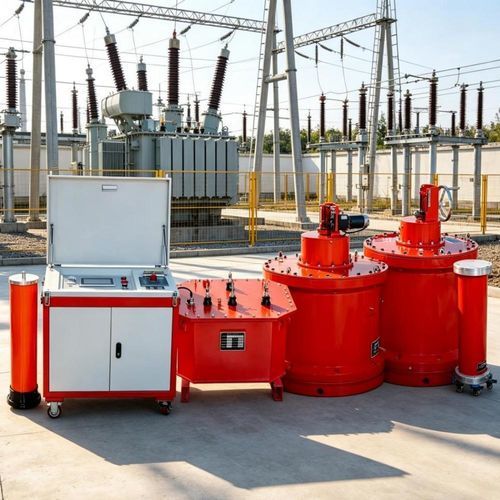

Aplicações e casos de uso
Ensaios de aceitação fabril para GIS e transformadores, testes por amostragem em fabricantes de cabo, comissionamento e manutenção de geradores e projetos de cabos enterrados, testes por lote e verificações preventivas em linhas colectoras de energias renováveis. Adequado para utilização em campo e locais remotos devido à modularidade e suporte de alimentação por gerador.

Notas técnicas — modos de ressonância
O produto suporta dois métodos principais de ressonância série: ressonância indutiva (alterar a indutância mantendo frequência e capacitância constantes) e ressonância por modulação de frequência (alterar frequência/potência de saída para atingir a ressonância). Cada método oferece vantagens distintas em termos de combinação de reatores e flexibilidade operacional.

Parâmetros de ensaio AC — Linhas de cabo de borracha
Tensão nominal U0/U (kV) | Tensão de ensaio | Tempo (min)
18/30 e abaixo | 2U0 | 15 (ou 60)
21/35–64/110 | 2U0 | 60
127/220 | 1.7U0 (ou 1.4U0) | 60
190/330 | 1.7U0 (ou 1.3U0) | 60
290/500 | 1.7U0 (ou 1.1U0) | 60

Parâmetros de ensaio AC — Cabos XLPE
Tensão nominal U0/U (kV) | Tensão de ensaio (linhas novas ≤3 anos / linhas não novas) | Tempo (min)
48/66 | 2U / 1.6U | 60
64/110 | 2U / 1.6U | 60
127/220 | 2U / 1.7U (não nova) / 1.36U (outra) | 60
190/330 | 2U / 1.7U | 60
290/550 | 2U / 1.7U | 60

Perguntas frequentes (seleção)

• P: Qual a diferença entre ensaio de ressonância em série e ensaio DC? R: A ressonância em série é utilizada para ensaios AC que simulam condições de operação; o ensaio DC avalia a resistência dielétrica em corrente contínua e deteta defeitos específicos ao DC.
• P: Porque a tensão em ensaios de ressonância pode ser muito alta? R: Um circuito ressonante transfere energia entre L e C, amplificando a tensão em ressonância com menor potência de entrada.
• P: Quais fatores podem causar resultados imprecisos? R: Flutuações de alimentação, frequência de ressonância imprecisa, interferências ambientais ou operação incorreta.
• P: É necessária calibração? R: Sim, recomenda‑se calibração periódica conforme requisitos metrológicos.

Especificações técnicas

• Série / modelo: UHV(L)
• Alvos de ensaio: geradores hidráulicos ≤ 11 kV / 30 MW; cabos, GIS, transformadores.
• Faixa de saída: 0–500 kV AC.
• Duração de ensaio: 1–9999 s (configurável).
• Distorção de forma de onda: ≤ 2%.
• Modos de operação: totalmente automático, semi‑automático, manual.
• Proteções: sobretensão, sobrecorrente, arranque a zero, dessintonia (flashover).
• Faixa de temperatura de operação: −10 °C a 40 °C.
• Alimentação: compatível com gerador para operação em campo.
