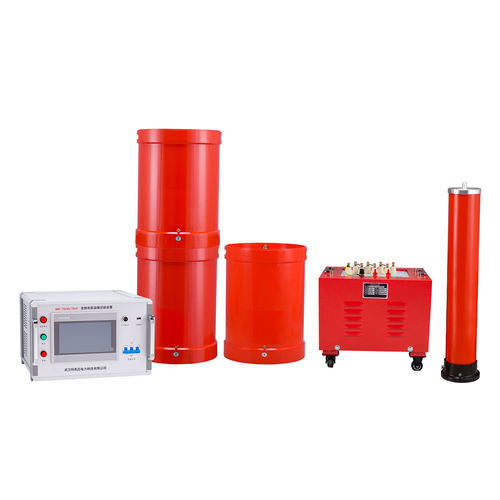

Sistema de teste ressonante UHV series

não especificadocompactomodular

Visão geral
O sistema de ressonância em série AC UHV-75kVA/75kV destina-se a ensaios de entrega, comissionamento e testes preventivos de objetos capacitivos de alta tensão e grande capacidade. O sistema é controlado por plataforma DSP, é leve e portátil para utilização em campo e integra várias funções de proteção, incluindo sobretensão, sobrecorrente, partida a frio (zero-start) e incompatibilidade do sistema (flashover).

Denominação alternativa

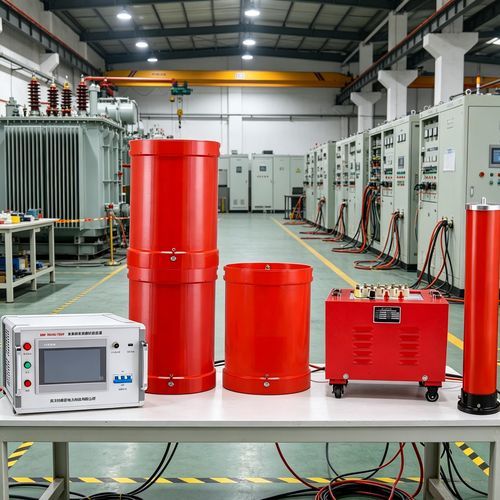

Sistema de ensaio AC ressonante UHV-75kVA/75kV

Principais parâmetros técnicos e funções

• Capacidade nominal: 75 kVA
• Tensões nominais: 25 kV; 75 kV
• Correntes nominais: 3 A; 1 A
• Precisão de medição: nível RMS do sistema 1.5
• Frequência de operação: 30–300 Hz
• Forma de onda de saída: senoidal, distorção ≤ 1%
• Fator de qualidade: Q ≥ 30 (a 45 Hz)
• Alimentação: monofásica 220 V ou trifásica 380 V, 50 Hz
• Operação contínua: 60 min à carga nominal; sobrepressão curta 1,1× por 1 min
• Aumento de temperatura: ≤ 65 K após 60 min à carga nominal
• Ambiente de operação: −20 °C a 55 °C, ≤ 90% UR, altitude ≤ 3000 m

Características

• Controlo por plataforma DSP para ajuste preciso de frequência e saída estável
• Design portátil e leve para implantação em campo
• Múltiplas funções de proteção: sobretensão, sobrecorrente, partida a frio, desajuste do sistema/flashover
• Saída senoidal de baixa distorção adequada para ensaios capacitivos

Aplicações

• Ensaios de aceitação e testes preventivos de equipamentos capacitivos de alta tensão e grande capacidade
• Comissionamento em campo, testes de aceitação e diagnósticos
