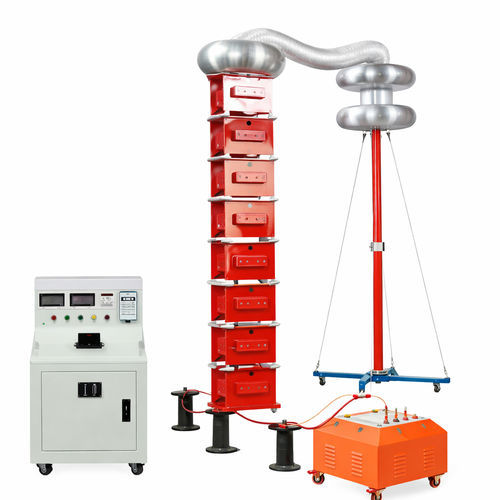

Sistema de teste ressonante UHV(H)

para a indústria eletrônicapara máquinas e instalações elétricaspara transformador

O sistema de ressonância em série CA UHV(H) com indutância ajustável destina‑se à calibração em campo e aos ensaios de resistência à tensão de transformadores de tensão capacitivos (CVT) até 500 kV. Permite ensaios na frequência de rede de 50 Hz em condições de campo complexas.

Visão geral
O sistema é composto principalmente por fonte de alimentação CA, transformador de excitação e reator de alta tensão. É amplamente utilizado para calibração em campo de CVT (≤ 500 kV) e para ensaios de resistência dielétrica de transformadores eletromagnéticos.

Aplicação
O equipamento é concebido para efetuar a calibração de CVT estritamente a 50 Hz, fornecendo uma solução de aumento por ressonância em série ajustável em campo para satisfazer os requisitos operacionais em ambientes geograficamente ou logisticamente complexos.

Princípio fundamental
A ressonância à frequência de rede pode ser implementada como ressonância em série ou em paralelo; ambos os modos compensam a potência reativa, de modo que após compensação completa a potência de entrada pode ser reduzida para 1/Q ou menos da potência de saída de ensaio.

Operações

• Ajuste da proteção contra sobrecorrente: definir para 0,7 vezes a corrente nominal da unidade de controlo. Ex.: unidade de controlo 27 A com TC 30/5 → ajustar o relé de corrente para 3,3 A.
• Definição do tempo de resistência à tensão: programar o relé temporizador para a duração requerida para o ensaio dielétrico.
• Conexão e verificação: ligar e verificar os cabos de ensaio segundo os diagramas; fechar o disjuntor da consola e garantir que o regulador está em 0 antes de aplicar a alimentação principal. Sem alimentação, ajustar o gap do reator e verificar protecções de límite e movimento.
• Sintonia e aumento de tensão: com a alimentação principal ligada, premir o botão "boost"; o reator gerará alta tensão. Sintone alterando o gap de ar até à tensão de saída máxima; quando afinado, elevar à tensão de ensaio exigida. O sistema temporizará automaticamente o tempo de resistência e regressará a 0 após o período definido.
• Monitorização e segurança: durante os ensaios, monitorizar o equipamento sob ensaio; se ocorrer qualquer fenómeno anómalo, reduzir imediatamente o regulador e desligar a alimentação.

Características / especificações técnicas

• Capacidade nominal: 80 kVA
• Tensão nominal: 160 kV
• Faixa de indutância ajustável: 65 ~ 130 H
• Frequência nominal: 50 Hz
• Corrente nominal: 0.5 A
• Faixa de ajuste do gap: 0 ~ 300 mm

Documentos
Manual do utilizador e certificado de calibração disponíveis como documentação técnica (PDF).
