Sistema de teste ressonante UHV-135kVA/108kV

não especificadocompactomodular

Visão geral
Banco de ensaio ressonante em série compacto e leve, adequado para testes de alta tensão em laboratório e em campo. Controle por plataforma DSP fornece saída senoidal estável e medições RMS precisas.

Princípio e aplicação
A solução UHV-135kVA/108kV obtém ressonância ajustando a frequência de alimentação para que o reator e o capacitor de teste entrem em ressonância, gerando alta tensão e grande corrente no objeto de ensaio com exigência de potência de alimentação relativamente baixa. Aplicações típicas: ensaios de resistência de cabos, testes de isolamento e outras verificações de alta tensão que exigem portabilidade e baixa potência de alimentação.

Principais parâmetros técnicos e funções

• Capacidade nominal: 135 kVA
• Tensões nominais disponíveis: 27 kV; 54 kV; 108 kV
• Correntes nominais disponíveis: 5 A; 2.5 A; 1.25 A
• Precisão de medição: nível RMS do sistema 1.5
• Faixa de frequência de operação: 30–300 Hz (ressonância com frequência ajustável)
• Forma de onda de saída: senoidal
• Fator de qualidade: Q ≥ 30 (f = 45 Hz)
• Distorção da forma de onda de tensão de saída: ≤ 1%
• Alimentação de entrada: monofásica 220 V ou trifásica 380 V, 50 Hz
• Operação contínua: 60 minutos em carga nominal; sobrepressão curta 1,1× por 1 minuto
• Elevação de temperatura: ≤ 65 K após 60 minutos em carga nominal
• Funções de proteção: sobretensão, sobrecorrente, intertravamento de partida em zero, proteção contra incompatibilidade do sistema/flashover
• Temperatura ambiente: −20℃ a 55℃
• Humidade relativa: ≤ 90% RH
• Altitude: ≤ 3000 m

Aplicações e características

• Projetado para ensaios de cabos e outros testes de alta tensão em ressonância série.
• Formato portátil e baixos requisitos de alimentação facilitam a implantação em campo e o uso internacional.
• Alto fator Q e baixa distorção asseguram condições de ensaio estáveis e repetíveis.
• Controle DSP permite ajuste preciso de frequência e medições confiáveis.

Imagens adicionais do produto

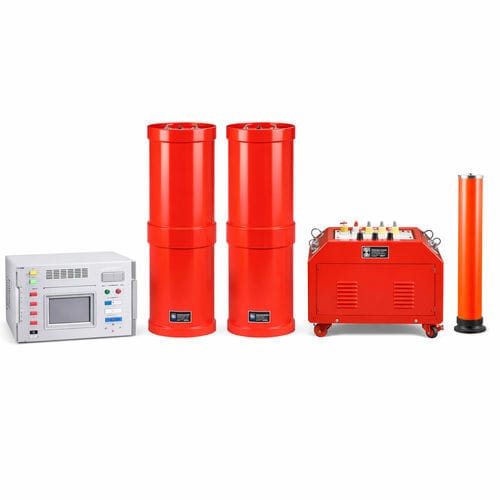

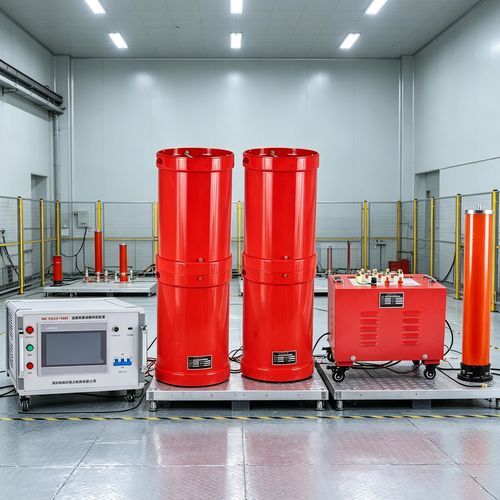

As imagens mostram a aparência do equipamento, painel de controlo, pontos de ligação e componentes principais para auxiliar na avaliação de instalação e operação.
