Sistema de teste ressonante UHV-270kVA/108kV

não especificadopara cabospara transformador

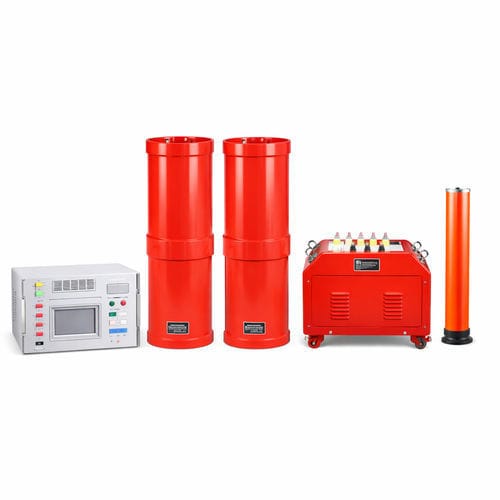

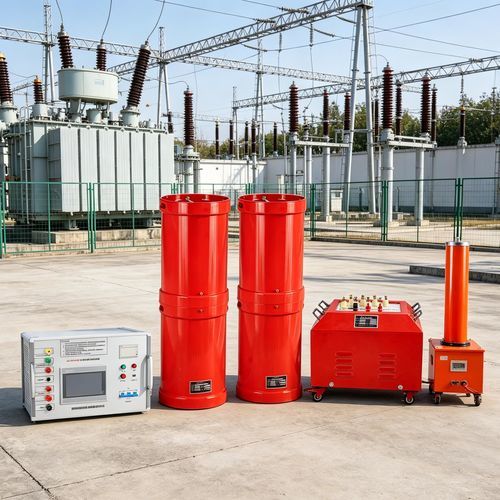

A solução UHV-270kVA/10kV é um sistema de ensaio por ressonância em série com modulação de frequência, concebido para ensaios capacitivos de grande capacidade e testes preventivos em cabos, transformadores e equipamentos de subestação. Baseado numa plataforma DSP, integra funções de proteção e é adaptado ao trabalho em campo.

Alcance de ensaio / aplicações típicas

• Cabo 10 kV / 300 mm², 3 km — ensaio AC: capacitância ≤ 1.1265 μF; frequência de ensaio 30–300 Hz; tensão de ensaio 22 kV; tempo 5 min.
• Chaves 10 kV e equipamentos de subestação — ensaio de suporte AC: frequência 30–300 Hz; tensão de ensaio ≤ 42 kV; tempo 1 min.
• Cabo 35 kV / 300 mm², 1 km — ensaio AC: capacitância ≤ 0.1945 μF; frequência 30–300 Hz; tensão 52 kV; tempo 60 min.
• Transformador principal 35 kV / 31.500 kVA — ensaio de suporte AC: capacitância ≤ 0.02 μF; frequência 45–65 Hz; tensão 68 kV; tempo 1 min.
• Chaves 35 kV e outros equipamentos elétricos — ensaio AC: frequência 30–300 Hz; tensão de ensaio ≤ 95 kV; tempo 1 min.

Funcionalidades

• Proteções integradas: sobretensão e sobrecorrente ajustáveis, arranque a zero, deteção de incompatibilidade do sistema/flashover com registo da tensão de flashover para análise.
• Equipamento unitário de baixo peso, fácil de transportar e usar em campo.
• Três modos de funcionamento: automático, manual e sintonia automática com reforço manual para equilibrar velocidade de ensaio e controlo.
• Armazenamento de dados e impressão remota com registos indexados para fácil identificação e recuperação.
• Varredura automática de frequência com ponto de partida configurável e direção de varredura selecionável; ecrã LCD mostra a curva de varredura para localizar o ponto de ressonância.
• Plataforma DSP que permite atualizações funcionais e melhora a interface homem‑máquina.
• Redução da potência requerida: excitação por ressonância série fornece essencialmente potência ativa (aprox. 1/Q da capacidade de ensaio).
• Compacidade e menor peso ao eliminar reguladores e transformadores volumosos (dimensão típica 1/10–1/30 dos sistemas convencionais).
• Filtro ressonante que melhora a forma de onda de saída, fornecendo uma senóide de boa qualidade e reduzindo harmónicos indesejados.
• Resonância em série limita a corrente de circuito em caso de avaria, reduzindo o risco de queimaduras e evitando sobretensões de recuperação.

Características / especificações técnicas

• Capacidade nominal: 135 kVA
• Tensões nominais: 27 kV; 54 kV; 108 kV
• Correntes nominais: 5 A; 2.5 A; 1.25 A
• Precisão de medição: nível RMS do sistema 1.5
• Frequência de operação: 30–300 Hz
• Forma de onda de saída: senoidal
• Fator de qualidade (Q): Q ≥ 30 (f = 45 Hz)
• Distorção da forma de onda de saída: ≤ 1%
• Alimentação de entrada: monofásica 220 V ou trifásica 380 V, 50 Hz
• Tempo de trabalho: operação contínua 60 min à carga nominal; sobrecarga 1.1× por 1 min
• Aumento de temperatura: ≤ 65 K após 60 min de operação contínua à carga nominal
• Funções de proteção: sobretensão, sobrecorrente, partida a zero, incompatibilidade do sistema (flashover)
• Temperatura ambiente: −20 ℃ a 55 ℃
• Humidade relativa: ≤ 90% UR
• Altitude: ≤ 3000 m
