Sistema de teste ressonante UHV-300kVA/100kV

para máquinas e instalações elétricaspara caboscompacto

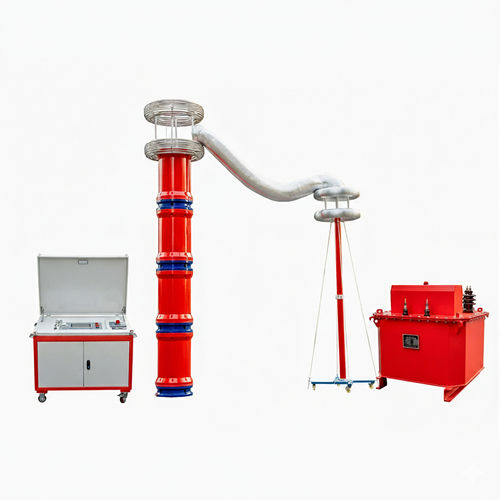

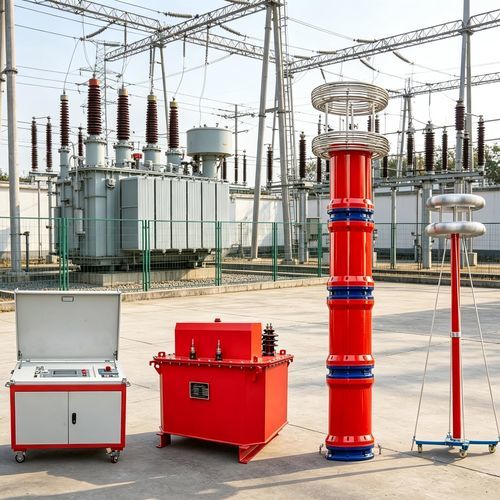

O Conjunto de teste ressonante AC UHV para cabo é um sistema portátil de ressonância por conversão de frequência destinado a ensaios de tensão suportável até 0–1000 kV. O sistema integra fonte de alimentação CA, transformador de excitação, reatores de alta tensão, divisor de alta tensão, gerador digital SPWM e módulos IPM sob controlo DSP para ensaios de ressonância estáveis e eficientes.

Funções principais e características técnicas

• Proteções integradas: proteção contra sobretensão, sobrecorrente, arranque a zero, desintonização do sistema e proteção contra flash‑over; os limiares de sobretensão/sobrecorrente são configuráveis pelo utilizador.
• Três modos de funcionamento selecionáveis: totalmente automático, manual e sintonia automática com reforço manual para operação flexível em campo.
• Varredura automática de frequência com ponto de início ajustável e ecrã LCD que mostra a curva de varrimento para identificação direta do ponto de ressonância.
• Conceção compacta e peso reduzido, adequada para ensaios em campo e implantação no local.
• Eletrónica de potência e controlo: gerador SPWM, módulos IPM avançados e controlo baseado em DSP com capacidade de atualização e regulação estável.
• Reator colado em epóxi seco para isolamento de alta tensão e maior fiabilidade.

Parâmetros do produto

• Tensão nominal de saída: 0 ~ 220 kV (valor eficaz AC) e abaixo
• Frequência de saída: 30 ~ 300 Hz
• Forma de onda de tensão de ressonância: seno puro, distorção ≤ 1,0%
• Tempo de trabalho a plena carga: contínuo até 60 minutos
• Factor de qualidade do sistema (Q): ≥ 20 sob carga máxima
• Precisão de ajuste de frequência: 0,1 Hz
• Instabilidade: ≤ 0,01%
• Alimentação de trabalho: monofásica 220 V ou trifásica 380 V ±10%, frequência 50 Hz ±5%

Aplicações

• Ensaios de tensão suportável em cabos até 0–1000 kV e noutros dispositivos de alta tensão
• Ensaios em campo e ensaios dielétricos em laboratório

Operação e gestão de dados

• Armazenamento local e impressão de dados com numeração de registos para identificação e rastreabilidade
• Definição de limiares de proteção pelo utilizador e possibilidade de atualização do firmware DSP
• Interface de operador para controlo direto de varreduras automáticas, ajustes manuais e geração de relatórios
