Sistema de teste ressonante UHV

para a indústria eletrônicapara cabosmodular

Introdução do produto

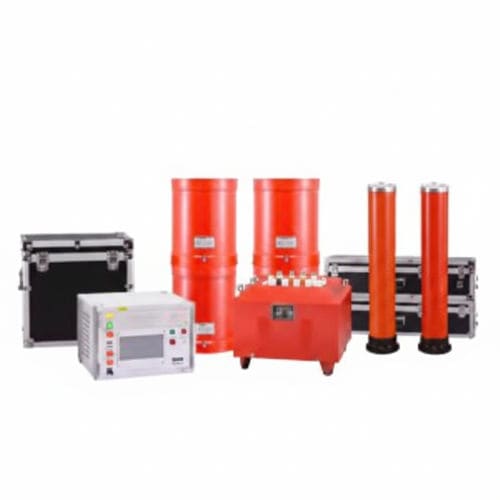

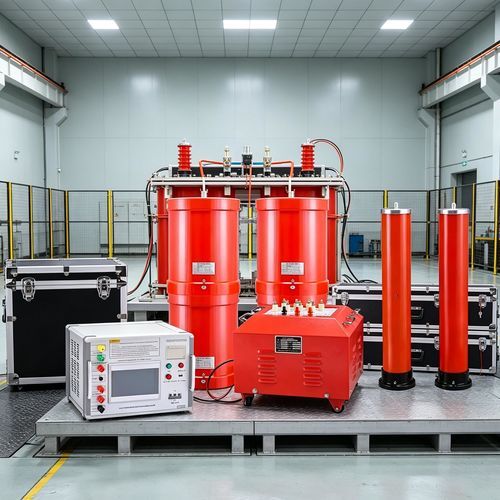

O sistema ressonante de ensaio de tensão de isolamento AC UHV Series destina-se a ensaios em laboratório e em campo de equipamentos de alta tensão, como cabos XLPE, transformadores principais, barramentos, GIS e conjuntos hidráulicos. Integra fonte de alimentação com conversão de frequência, transformador de excitação, reator de alta tensão e divisor capacitivo para testes dielétricos AC de frequência variável e busca de ressonância, usados em instalações, manutenção e testes de aceitação.

Aplicações

• Ensaios tipo, comissionamento e aceitação de cabos, transformadores, GIS e barramentos.

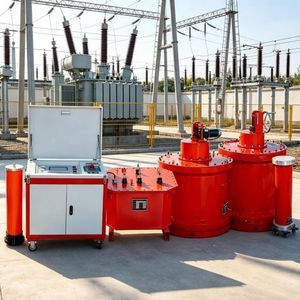

• Manutenção periódica, testes em campo e diagnósticos de alta tensão para concessionárias e empresas de engenharia.

Ambiente de trabalho

• Temperatura ambiente: −10°C a 50°C
• Humidade relativa: ≤90% RH
• Altitude: ≤1000 m

Principais parâmetros técnicos e funções

• Capacidade nominal do sistema: 324 kVA
• Alimentação: trifásica 380 V, 50 Hz
• Tensão nominal de saída: 54 kV
• Corrente nominal: 6 A
• Faixa de frequência: 30–300 Hz
• Forma de onda: senoidal; distorção ≤1%
• Funcionamento contínuo: 60 min à carga nominal (1 min a 1,1× sobretensão permitido)
• Aumento de temperatura: ≤65 K após 60 min à carga nominal
• Fator de qualidade: Q ≥ 30 (a 45 Hz)
• Proteções: sobrecorrente, sobretensão e detecção de flashover configuráveis
• Precisão de medição: valor eficaz 1.5

Transformador de excitação

• Potência nominal: 9 kVA
• Tensão de entrada: 0–400 V (monofásico)
• Tensão de saída: 3 kV
• Tipo: seco; peso ≈ 50 kg

Fonte de frequência variável

• Potência de saída: 18 kW
• Alimentação: 380 ±10% V (trifásica)
• Tensão de saída: 0–400 V (monofásico)
• Corrente nominal entrada/saída: 45 A
• Resolução de tensão: 0.01 kV; precisão de medição: 1.5%
• Faixa de frequência: 30–300 Hz; resolução ≤0.1 Hz; estabilidade 0.1%
• Funcionamento contínuo: 60 min à potência nominal; ruído ≤50 dB

Reator de alta tensão

• Capacidade nominal: 54 kVA
• Tensão nominal: 27 kV
• Corrente nominal: 2 A
• Indutância: 68 H / seção; Q ≥ 30 (45 Hz)
• Tipo: seco; peso ≈ 75 kg

Divisor capacitivo

• Tensão nominal: 60 kV
• Capacitância: 2500 pF
• Perda dielétrica: tgσ ≤ 0.5%
• Relação de divisão: 1000:1; precisão de medição: 1.5; peso ≈ 10 kg

Características e vantagens

• Sistema de proteção abrangente com limiares configuráveis e detecção inteligente de flashover para ensaios seguros.
• Design portátil para operação em campo: componentes modulares e leves.
• Modos de ensaio flexíveis: automático, manual, auto-tuning e boost manual para busca de ressonância.
• Gestão inteligente de dados: armazenamento/impressão offline com identificação única para rastreabilidade.
• Varredura de frequência inteligente com curva LCD em tempo real para identificação visual do ponto de ressonância.
• Plataforma DSP atualizável para expansão funcional e atualizações de interface.

Especificações técnicas

• Nome da série: UHV Series Resonant System
• Capacidade nominal do sistema: 324 kVA
• Tensão nominal de saída: 54 kV
• Corrente nominal: 6 A
• Faixa de frequência: 30–300 Hz
• Distorção de forma de onda: ≤1%
• Fator Q do sistema: ≥30 (45 Hz)
• Proteções: sobrecorrente, sobretensão, flashover
• Módulos principais: transformador de excitação, fonte de frequência variável, reator HV, divisor capacitivo
