Sistema de teste ressonante UHV-405kVA/270kV

não especificadopara cabospara comutador

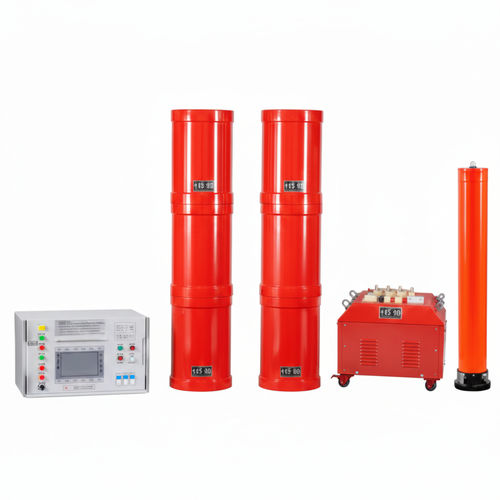

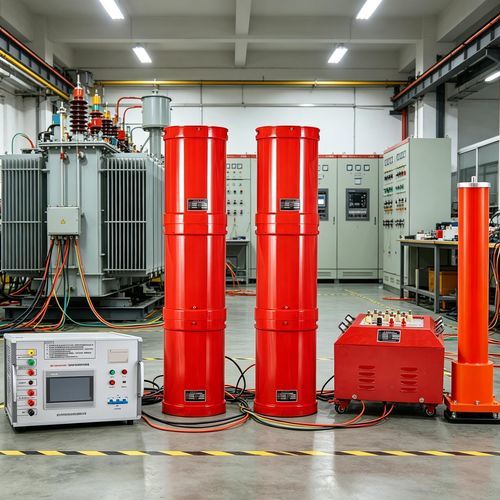

Solução de ressonância em série UHV-405kVA/270kV, sistema de ensaio de alta tensão AC por conversão de frequência concebido para ensaios de tenacidade dielétrica em amostras capacitivas de grande capacidade e em equipamentos elétricos. Baseado numa plataforma DSP, integra múltiplas funções de proteção e é leve para utilização em campo.

Parâmetros do produto:

• Indicado para ensaios de receção e manutenção preventiva de amostras capacitivas de alta capacidade e alta tensão.

Alcance de teste:

• Ensaios AC para cabo 10kV/300mm² 4,5 km: capacitância ≤ 1.6897 μF, frequência de ensaio 30–300 Hz, tensão de ensaio 22 kV, duração 5 minutos.
• Ensaios AC para cabo 35kV/300mm² 2 km: capacitância ≤ 0.389 μF, frequência 30–300 Hz, tensão 52 kV, duração 60 minutos.
• Ensaios AC para cabo 110kV/300mm² 0,5 km: capacitância ≤ 0.0735 μF, frequência 30–300 Hz, tensão 128 kV, duração 60 minutos.
• Ensaios de isolamento AC completos para transformador principal 110kV/120 MVA: capacitância ≤ 0.02 μF, frequência 45–65 Hz, tensão ≤ 160 kV, duração 1 minuto.
• Ensaios AC para equipamentos de manobra 110kV e outros: frequência 30–300 Hz, tensão ≤ 265 kV, duração 1 minuto.

Recursos e características principais:

• O equipamento ajusta a frequência de alimentação para atingir a ressonância entre o reator e o condensador de ensaio, gerando alta tensão e elevado corrente no objeto de ensaio com reduzida exigência de potência de alimentação.
• Funções de proteção: sobretensão, sobrecorrente, arranque a zero, desalinhamento do sistema (flashover); limiares de proteção configuráveis; a proteção de flashover regista a tensão de flashover para análise.
• Equipamento leve e compacto, adequado para operações em campo.
• Três modos de trabalho: totalmente automático, manual e sintonia automática com subida manual de tensão para melhorar a velocidade dos ensaios.
• Armazenamento de dados e impressão remota; dados armazenados numerados digitalmente para fácil identificação e recuperação.
• Varredura automática de frequência com frequência de partida configurável e direção de varredura selecionável; ecrã LCD grande mostra a curva de varredura para identificar intuitivamente o ponto de ressonância.
• Tecnologia em plataforma DSP que permite modularidade de funções, atualizações e uma IHM amigável.
• Reduzida necessidade de capacidade de alimentação: a fonte só necessita fornecer a potência ativa (≈ 1/Q da capacidade de ensaio).
• Redução significativa de peso e volume ao eliminar reguladores de alta potência e transformadores convencionais (normalmente 1/10–1/30 do equipamento convencional).
• Melhoria da forma de onda de saída através de filtro ressonante, obtendo uma boa sinusoide e prevenindo falsos avarias por picos harmónicos.
• Em estado de ressonância, um colapso do isolamento desacerta o circuito e faz a corrente cair rapidamente para ~1/Q da corrente normal de ensaio, evitando elevadas correntes de curto-circuito e sobretensões de recuperação.

Características / especificações técnicas:

• Capacidade nominal: 405 kVA
• Tensão nominal: 45 kV; 90 kV; 135 kV; 270 kV
• Corrente nominal: 9 A; 4.5 A; 3 A; 1.5 A
• Precisão de medição: System RMS level 1.5
• Frequência de operação: 30–300 Hz
• Forma de onda de saída: onda senoidal
• Fator de qualidade: Q ≥ 30 (f = 45 Hz)
• Taxa de distorção da forma de onda: distorção da tensão de saída ≤ 1%
• Alimentação de entrada: monofásica 220 V ou trifásica 380 V, 50 Hz
• Horas de trabalho: suporta 60 min contínuos sob carga nominal; sobrepressão 1.1× por 1 minuto
• Aumento de temperatura: ≤ 65 K após 60 minutos de operação contínua sob carga nominal
• Funções de proteção: sobretensão, sobrecorrente, arranque a zero, desalinhamento do sistema (flashover) etc.
• Temperatura ambiente de operação: -20 °C a 55 °C
• Humidade relativa: ≤ 90% UR
• Altitude: ≤ 3000 m
